2 线 RTD温度传感器、3 线 RTD 和 4 线 RTD 之间的区别

RTD温度传感器（电阻温度检测器）提供 2、3 或 4 引线配置。特定应用的zui佳配置取决于多种因素，但传感器配置必须与发射器匹配，否则引线电阻消除电路可能无效。

需要考虑的因素：
安装成本——更多的电线通常意味着更高的成本
可用空间——更多或更大的电线需要更多空间
精度要求– 2 线配置可以提供所需的精度，尤其是对于高电阻元件

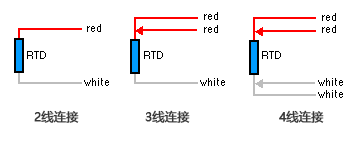

RTD温度传感器 结构类型：
2 铅建设
3 铅建设
4 铅建设

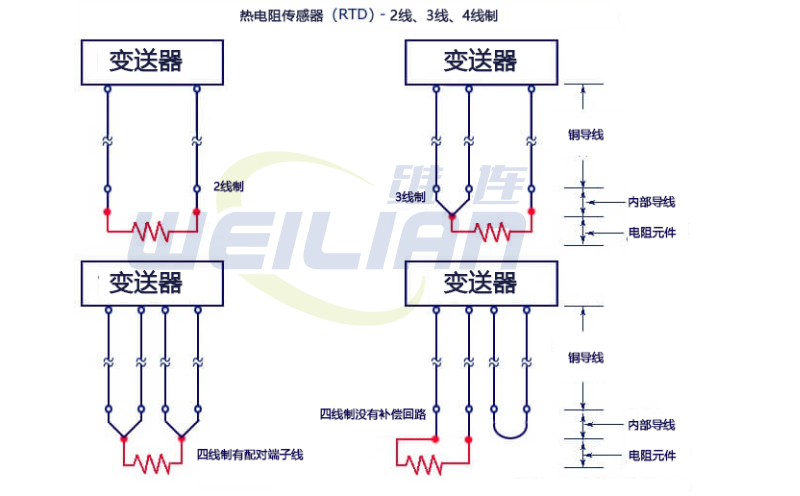

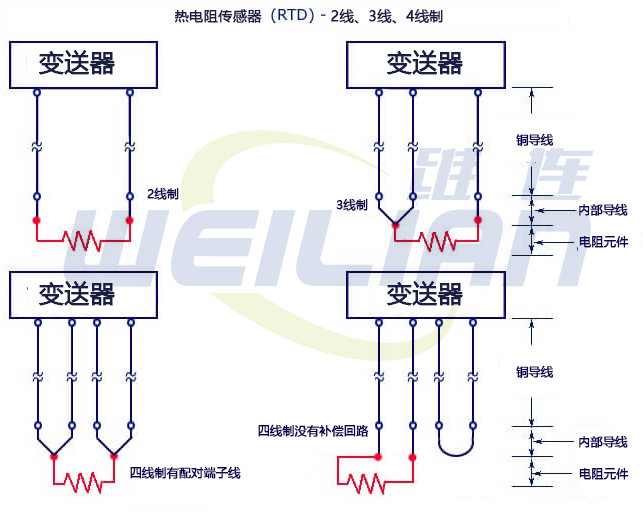

热电阻接线图

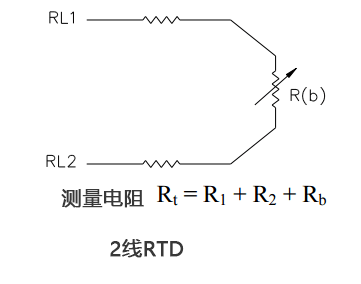

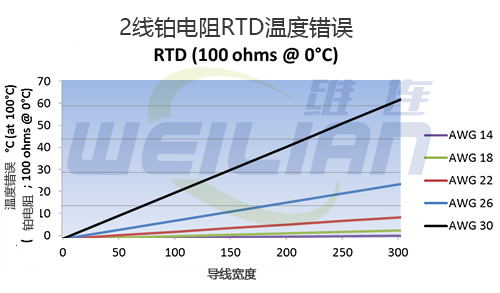

2 引线结构 导致引线电阻增加到元件电阻。因此，温度读数人为地偏高。下图显示了 100°C 下 100 欧姆铂 RTD 的温度误差，来自不同尺寸和长度的 2 根引线。

2 线制结构是 3 种类型中zui不准确的，因为无法从传感器测量中消除引线电阻。2 线 RTD 主要用于短引线或不需要精确度的地方。

仅当变送器可以测量真正的 3 线电阻时， 3 引线结构才能消除引线电阻误差。

当所有引线具有相同的电阻时，引线电阻误差消除zui有效。使用相同 AWG、长度和成分的 3 根导线通常会导致引线电阻匹配在 5% 以内。下图显示了 100°C 下 3 引线 100 欧姆铂 RTD 的各种尺寸和长度的引线的温度误差。

3 线结构zui常用于工业应用，其中第三条线提供了一种从传感器测量中去除平均引线电阻的方法。当传感器和测量/控制仪器之间存在长距离时，使用三线电缆代替四线电缆可以显着节省成本

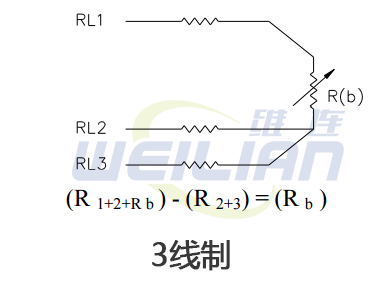

3 线电路的工作原理是测量 #1 & #2 (R 1+2) 之间的电阻并减去 #2 & #3 (R 2+3) 之间的电阻，只剩下 RTD 灯泡的电阻 (R b) . 此方法假设导线 1,2 和 3 的电阻都相同

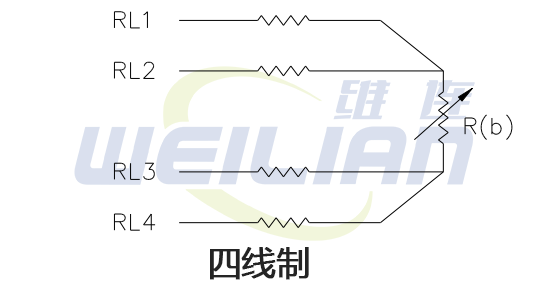

仅当变送器可以测量真正的 4 线电阻时， 4 引线结构才会导致电阻消除。即使所有 4 根导线的 AWG、长度和/或成分不同，真正的 4 线电阻测量也能有效消除引线电阻误差。

4 线结构主要用于需要高精度的实验室。在 4 线 RTD 温度传感器中，可以确定引线的实际电阻并将其从传感器测量中去除。

4 线电路是真正的 4 线电桥，它的工作原理是使用电线 1 和 4 为电路供电，使用电线 2 和 3 进行读取。这种真正的桥接方法将补偿引线电阻的任何差异。

任何配置都可以互换吗？
4 引线 RTD温度传感器通常可用作 3 引线 RTD，方法是消除（或系紧）其中一根引线
4 引线 RTD 温度传感器可用作 2 引线 RTD，通过组合（短接）公共引线（通常具有相似颜色 - 白色/白色和红色/红色）
警告：组合公共引线消除了引线电阻消除的好处
3 引线 RTD温度传感器 可用作 2 引线 RTD，通过组合（短路）公共引线（（通常颜色相似）
警告：组合公共引线消除了引线电阻消除的好处
