RTD、热电偶和热敏电阻的区别

电阻温度传感器 (RTD)

RTD 传感元件由线圈或纯金属沉积膜组成。元件的电阻以已知且可重复的方式随温度增加。RTD 在很宽的温度范围内表现出出色的精度，是工业温度传感器中增长zui快的部分。它们的优势包括：

●温度范围： RTD 温度传感器型号覆盖的温度范围为 -260 至 650°C（-436 至 1202°F）。
●重复性和稳定性：铂电阻温度计是美国国家标准与技术研究院在 -260 至 962°C 范围内使用的主要内插仪器。普通工业 RTD 通常漂移小于 0.1°C/年。
●灵敏度： RTD 两端的压降提供比热电偶大得多的输出。
●线性：铂和铜 RTD 度传感器型产生比热电偶或热敏电阻更线性的响应。RTD 非度传感器型线性可以通过电阻桥网络的正确设计来纠正。
●系统成本低： RTD 度传感器型使用普通铜延长线，不需要冷端补偿。
●标准化：制造商提供符合行业标准曲线的 RTD，zui常见的是符合 EN60751 的 100 Ω 铂金

热电偶

热电偶由两根不同金属的导线焊接在一起组成。在信号线的另一端，通常作为输入仪器的一部分，是另一个称为参考结的结，它对其环境温度进行电子补偿。加热传感结会产生一个与两个结之间的温差成正比的热电势 (emf)。这个毫伏级电动势，当补偿参考结的已知温度时，指示传感尖端的温度。

热电偶简单而熟悉。然而，由于需要特殊的延长线和参考结补偿，将它们设计到系统中是很复杂的。热电偶的优点包括：

●极高的温度能力：带有贵金属结的热电偶的额定温度可能高达 1800°C (3272°F)。
●坚固性：热电偶固有的简单性使其能够抵抗冲击和振动。
●小尺寸/快速响应：细线热电偶结占用空间小，质量轻，适用于点传感和快速响应。但是请注意，许多 RTD 的时间常数比等效的热电偶快。

热敏电阻

热敏电阻是一种电阻器件，由形成珠状并封装在环氧树脂或玻璃中的金属氧化物组成。

典型的热敏电阻显示出很大的负温度系数。电阻随温度急剧下降且呈非线性下降。灵敏度是 RTD 的许多倍，但可用的温度范围有限。一些制造商提供具有正系数的热敏电阻。也可以使用线性模型。

不同来源的热敏电阻之间的性能和价格差异很大。典型的好处是：

●传感器成本低：基本热敏电阻非常便宜。然而，具有更紧密互换性或扩展温度范围的型号通常比 RTD 成本更高。
●高灵敏度：热敏电阻每度温度变化可能会改变几十欧姆的电阻，而 RTD 的电阻变化仅为几分之一欧姆。
●点感应：热敏电阻珠可以制成针头大小，用于小面积感应。

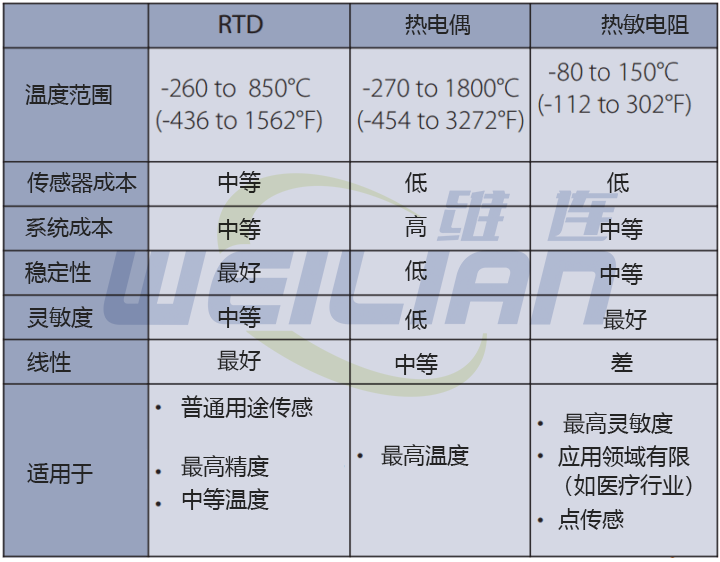

RTD温度传感器、热电偶和热敏电阻之间的区别
