使用环氧树脂保护NTC热敏电阻温度传感器
2021-10-13 来源：www.weilianchina.com 次
使用环氧树脂保护 NTC保护 NTC 热敏电阻温度传感器免受可能影响性能的损坏的一种常见方法是将它们封装或封装在环氧树脂中。用于保护 NTC 热敏电阻的化学特性存在于具有高介电强度和导热性的工业级环氧树脂中。

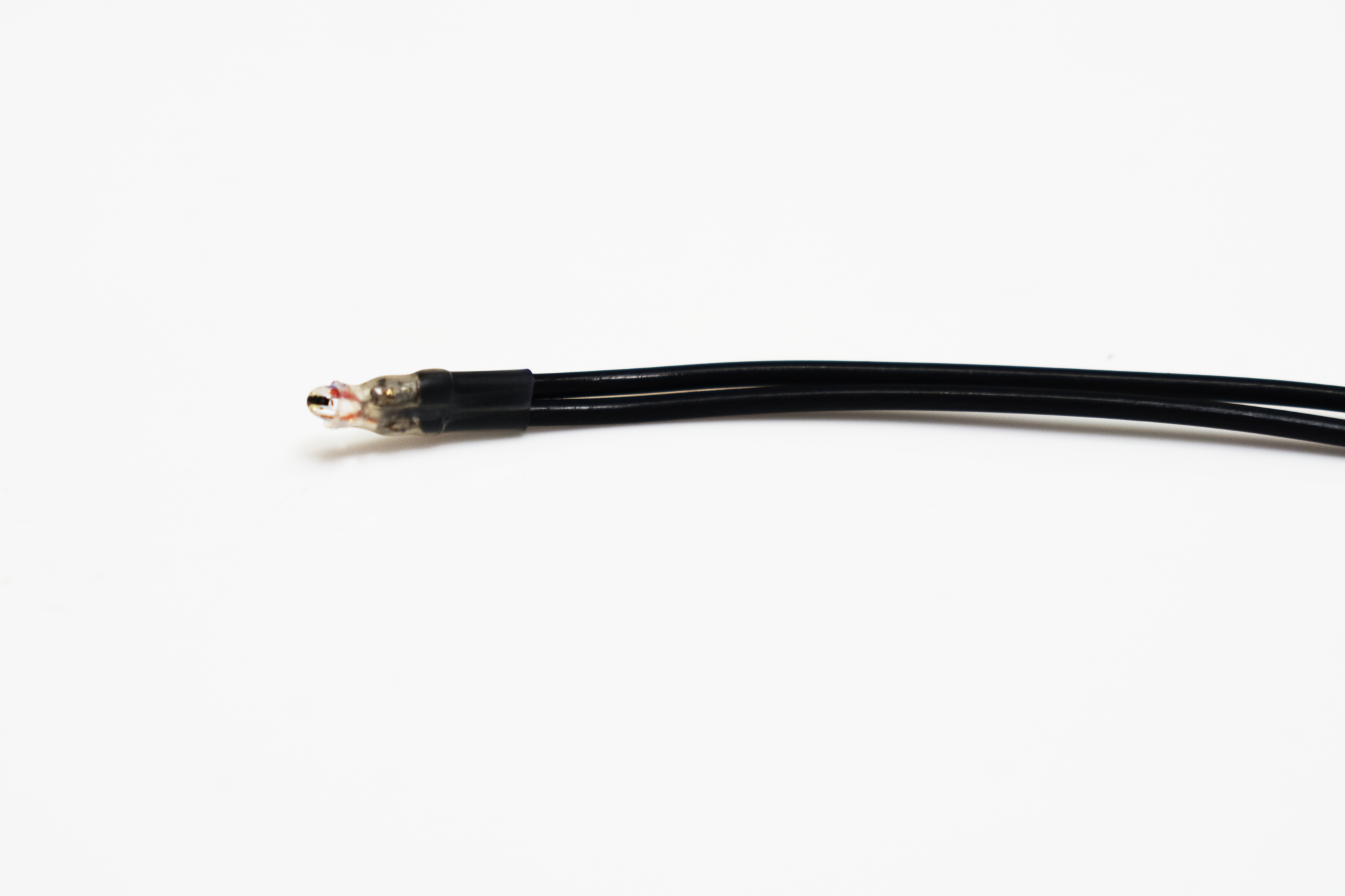

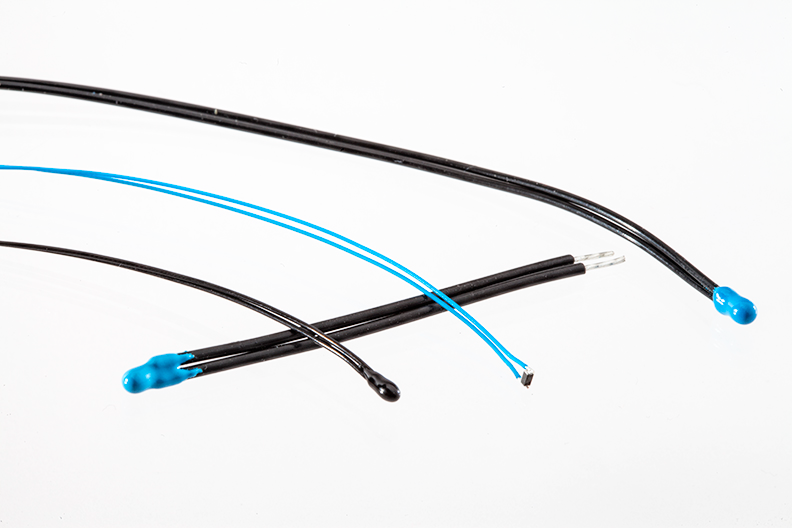

涂有环氧树脂的NTC 热敏电阻温度传感器表现为带有两个径向引线的泪珠状珠子。这些类型的 NTC 热敏电阻温度传感器通常用于接近潮湿环境的应用。其中一些应用包括测量空气流量和空气温度的医疗设备。环氧树脂珠状热敏电阻还经常用于汽车行业，以监测和驾驶室的空调和座椅加热。
风力涡轮机等绿色能源在寒冷气候下会遇到潜在的破坏性。冰雨或低于冰点温度会导致叶片结冰，从而导致功率输出降低和转子负载增加。NTC 热敏电阻温度传感器探头监测和控制叶片温度，以允许涡轮机的自动开/关控制快速响应。
防止 NTC 热敏电阻直接接触流体（例如水或油）至关重要。为此，使用导热环氧树脂作为密封剂，称为“灌封”，将 NTC 热敏电阻温度传感器密封在不锈钢外壳中。这种环氧树脂不仅可以保护 NTC 传感器免受湿气影响，还可以实现从被测介质到热敏电阻传感器的良好热传导。导热环氧树脂可在不降解的情况下提供操作效率。

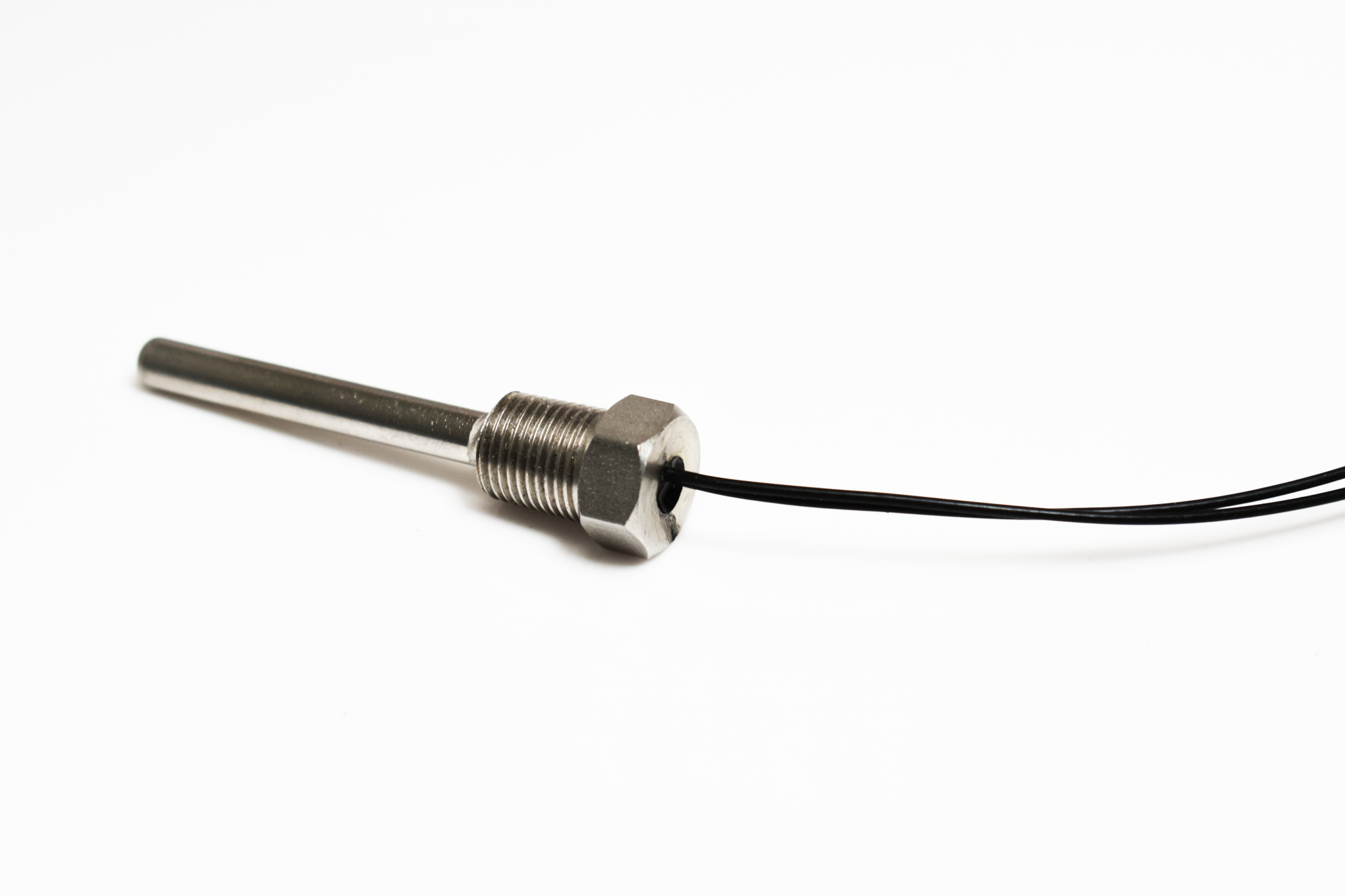

不锈钢传感器探头用于汽车行业中可以测量油温车辆的发动机，油位和粘度，并且发动机的冷却剂的温度。另一种封装在探头组件中的 NTC 热敏电阻是环形接线片探头。该热敏电阻组件用于测量表面温度。

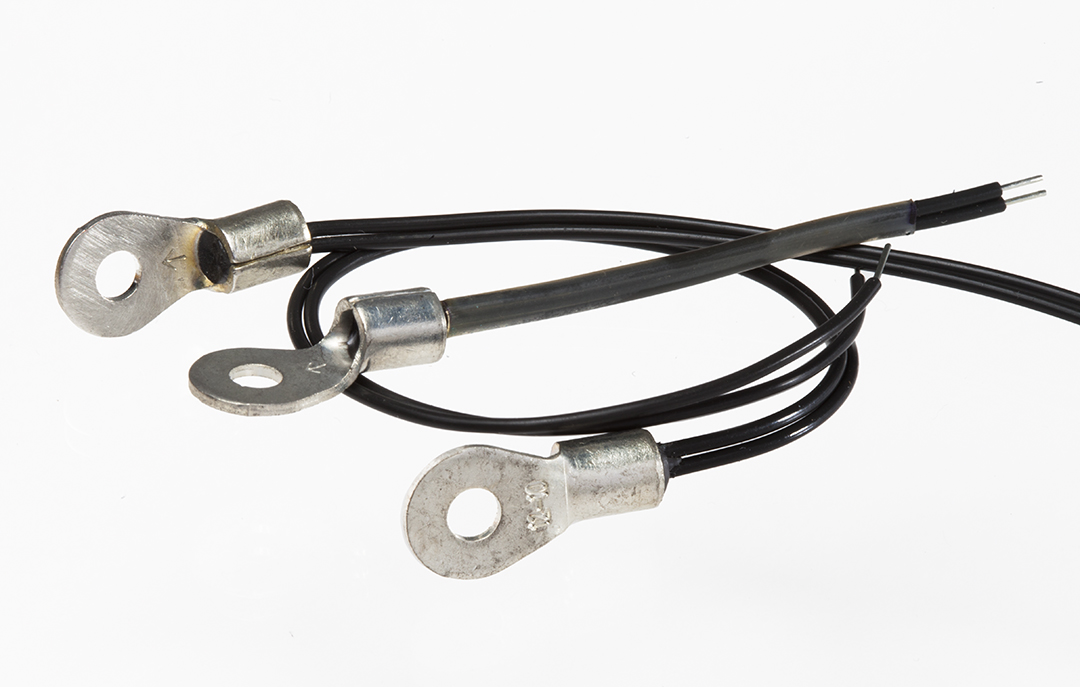

环形接线片热敏电阻温度传感器探头通常安装在散热器上以测量功率元件的工作温度。它们也越来越多地用于锂离子电池端子，以在充电和放电循环期间监控电池温度，以提高效率和安全性。
|
|
  |
  |
  |
  |
  |
  |
|---|---|---|---|---|---|---|
| 镀锡金属环耳 | 不锈钢 304 螺纹尖端和六角头 | 铝螺纹金属管和六角 | 带环氧树脂的探头组件 | 不锈钢 304 封闭式金属管 | 玻璃弹珠 | |
| 探测 | TRR | TRT | TRW | TRE | TRH | TRG |
| 热时间常数 (S) | 40 | 40 | 25 | 10 | 10 | 3 |
| 耗散常数 (mW/°C) | 3 | 3 | 10 | 3 | 3 | 3 |
| zui大功率 (mW) | 125 | 125 | 125 | 125 | 125 | 125 |
| 房屋类型 | 镀锡金属环耳 | 不锈钢 304 螺纹尖端和六角头 | 铝螺纹金属管和六角 | 带环氧树脂的探头组件 | 不锈钢 304 封闭式金属管 | 玻璃弹珠 |

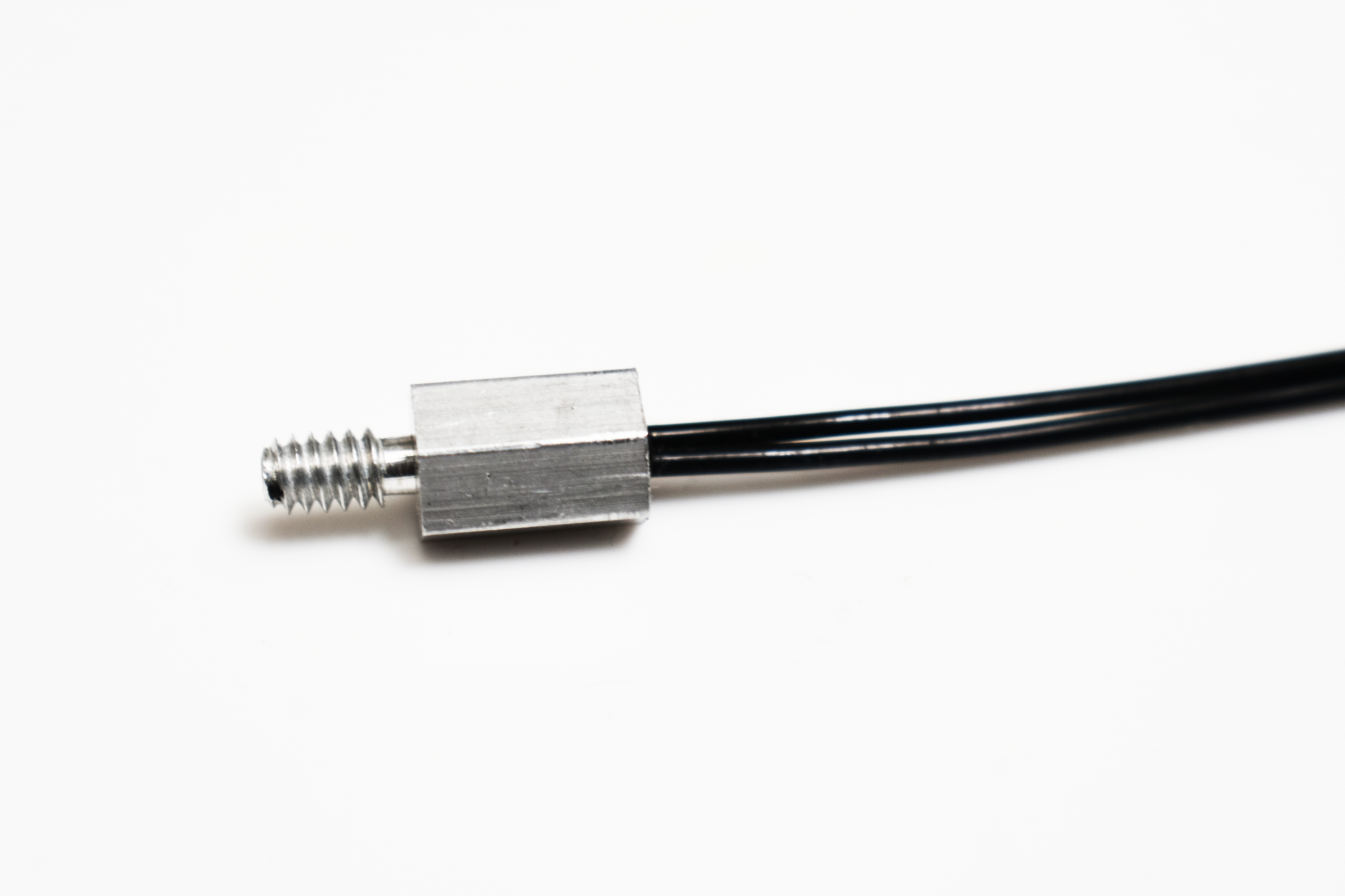

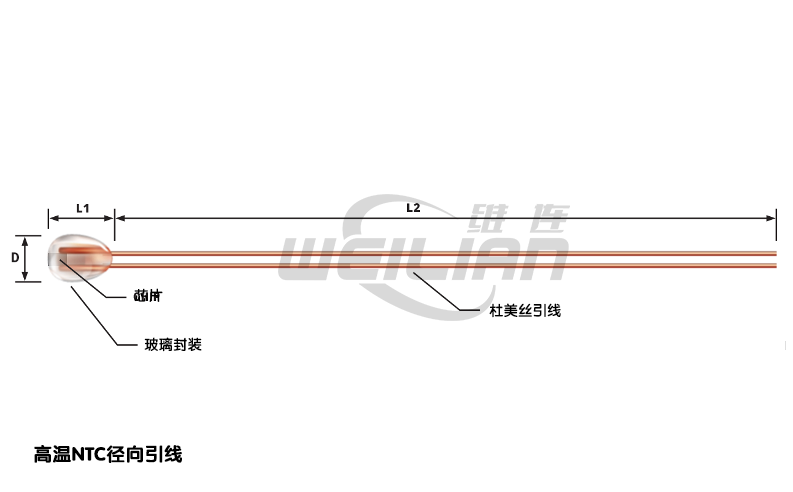

| 探头说明 | 环氧树脂浸涂 NTC 热敏电阻封装在镀锡铜环接线片中 | NTC 热敏电阻封装在铝制六角螺钉内，直螺纹 | NTC 热敏电阻封装在耐用不锈钢的尖端，允许管子带有锥形螺纹六角螺钉 | 环氧树脂浸涂 NTC 热敏电阻焊接在带护套的 Teflon/PVC 电线之间 | 耐用不锈钢合金管内的 NTC 热敏电阻和环氧树脂填充 | 带有特氟龙涂层导线的玻璃封装珠状热敏电阻 |
环氧树脂密封的4个原因
1. 热敏电阻的防潮保护
环氧树脂涂层或灌封提供防潮屏障，防止水蒸气侵入热敏电阻传感器。这有助于获得1 级湿度敏感度(MSL 1) 等级，这表明热敏电阻可以在无限长的时间内免受水分渗透。
湿气敏感度等级
湿气敏感度等级
| 类别 | 允许时间 |
|---|---|
| MSL 1 | 无限制，不敏感 |
| MSL 2 | 1年 |
| MSL 2A | 4 周 |
| MSL 3 | 1周 |
| MSL 4 | 3天 |
| MSL 5 | 2天 |
| MSL 5A | 1天 |
| MSL 6 | 必须烘烤 |
2. 热敏电阻的物理保护
用环氧树脂密封 NTC 热敏电阻可保护传感器免受制造和操作过程中的意外冲击。如果没有这种保护，撞击可能会导致热敏电阻失去长期精度所需的关键容差。环氧树脂涂层或灌封还可以在热敏电阻探头容易产生高能量或高频振动的应用中提供有效保护，例如与采矿设备、工业车辆和飞机相关的应用。
3. 热敏电阻的电绝缘性
的环氧树脂的类型用于密封和涂层NTC热敏电阻也可在电绝缘的形式提供保护。与其他组件、金属外壳或底盘部件的意外电气接触可能会损坏热敏电阻。环氧树脂涂层还可以防止在热敏电阻表面形成氧化。
4. 阻燃和阻燃热敏电阻
环氧涂层既具有阻燃性又具有阻燃性。工业级环氧树脂的这一重要特性源于环氧树脂涂层中的添加剂，有助于产品的整体安全。
