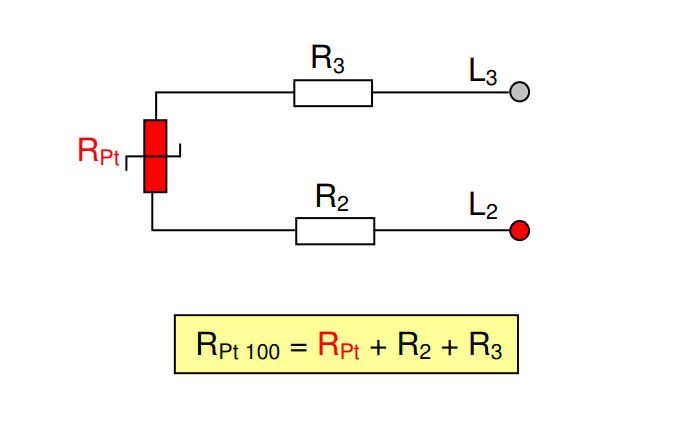

●Rpt 是RTD温度传感器 的电阻
●R2 是第一根导线的电阻（用于连接 RTD 的延长线）
●R3是第二根导线的电阻（用于连接RTD的延长线）
●L2 & L3 为延长线引出线
维连导线电阻 R2 和 R3 不可避免地包含在测量值中。可以通过校准消除导线电阻，但只是在导线的一个特定温度（通常是室温）下。

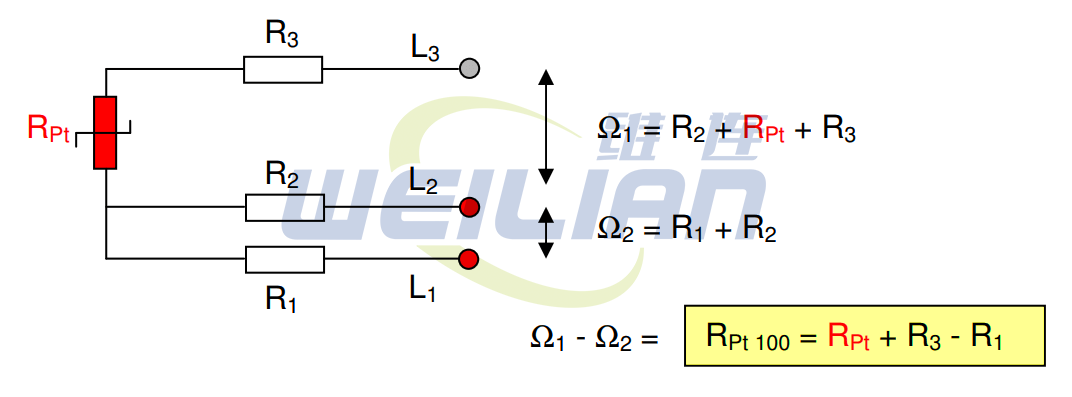

3 线 RTD :

●Rpt 是 RTD温度传感器 的电阻
●R1是第一根导线的电阻（用于连接RTD的延长线）
●R2是第二根导线的电阻（用于连接RTD的延长线）
●R3 是第三根导线的电阻（用于连接 RTD 的延长线）
●L1、L2 和 L3 是延长电缆引线
●Ω1 是引线 L2 & L3 之间的总电阻
●Ω2 是引线 L1 & L2 之间的总电阻
当且仅当导线电阻 R1 和 R3 相等时，您才测量真正的 Pt100 电阻。由于导线 L2 也是红色（并且难以追踪），因此您必须保持所有导线电阻 R1、R2 和 R3 相等。

另请阅读： RTD、热电偶和热敏电阻之间的区别

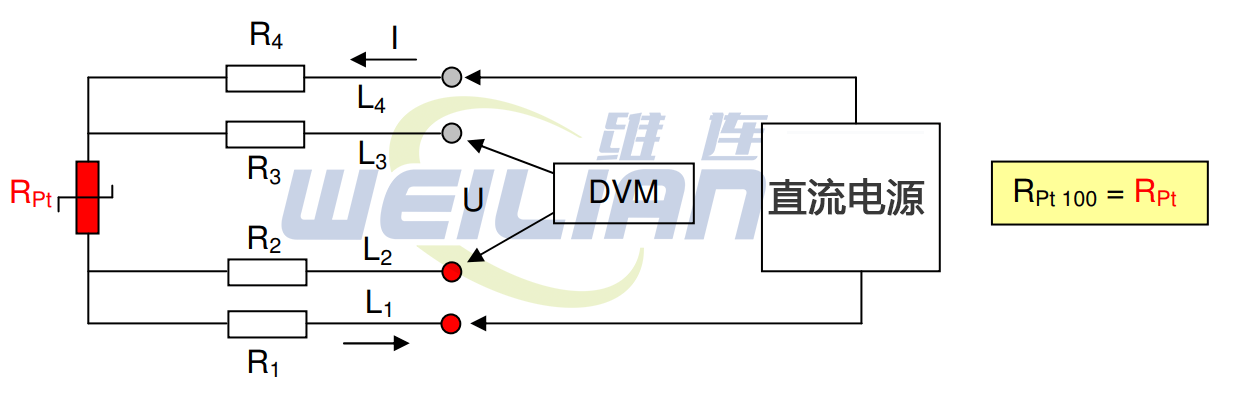

4 线 RTD :

电流源将保持激励电流恒定 (0.1 – 1 mA)。遵循欧姆定律，R = U / I，可以计算电阻。数字电压表 DVM 的输入阻抗至少为 10 兆欧。

因此，只有极小的电流将通过 DVM，这意味着导线电阻 R2 和 R3 上的电压降几乎为零。
