如何消除 3 线 RTD 引线电阻？

今天我要分享一篇关于 3 线 RTD温度传感器 与 2 线 RTD温度传感器 相比如何消除/降低引线电阻的文章。此外，我们还将讨论环境温度对RTD 测量的影响。

以下问题让我们清楚了解 3 线 RTD温度传感器 以及环境温度对 RTD温度传感器 温度测量的影响。

甲惠斯登电桥，具有100Ω的固定电阻器R1，R2和R3，以及从一个10伏电池供电，用于测量的100℃的温度用铂电阻RT，具有139.1Ω的在100的电阻° C 。

温度计通过在 20 °C 时电阻 Rlead 为 10 Ω 的引线连接到电桥，并且温度计已针对 20 °C 的环境温度正确校准。

假设当环境温度上升到 30 °C 时，引线电阻变为 11 Ω。

计算环境温度为30℃时引入的温度误差，使用时

a) 两线法和

b) 三线法。

我们了解 RTD温度传感器 电阻 (RT) 和电桥电阻值。计算 I1、I2，然后计算桥电压。桥电压将用于找出等效温度。因此，在不同环境温度下使用 2 线和 3 线 RTD温度传感器 测量相同场景的电桥电压并进行比较。

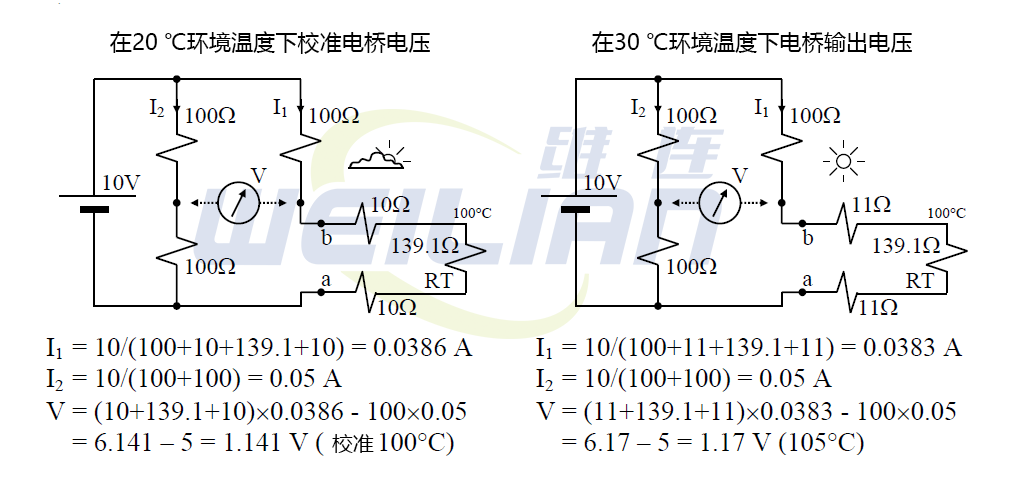

2 线 RTD

因此，如果电桥在 20°C 的环境温度下正确校准，则当环境温度上升到 30°C 时会出现 0.029 V 的误差。

因此，它的读数不是 100 °C，而是大约 105 °C，误差为 5 °C 或 5%。

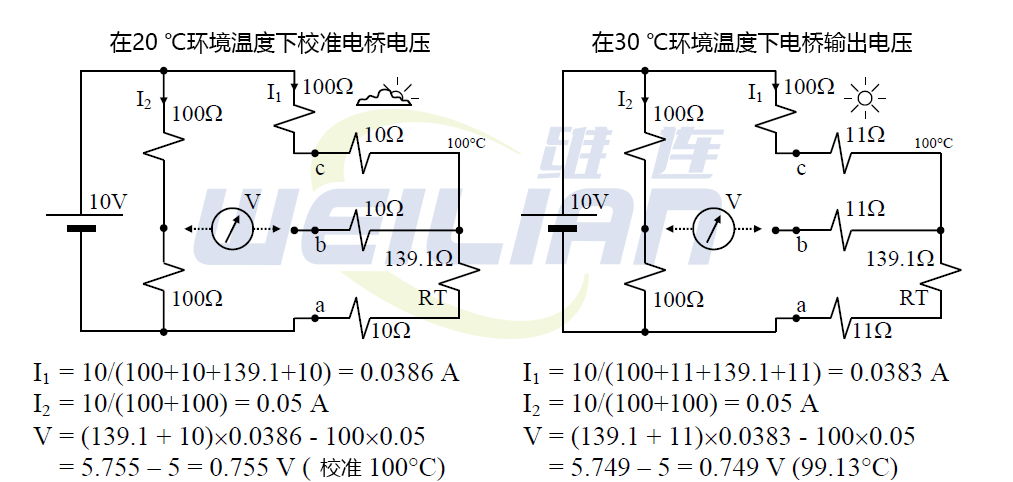

3 线 RTD

因此，用三线法测量，只会出现 0.006 V 的误差。如果温度计 (RTD) 正确校准为在 20 °C 的环境温度下读数为 100 °C，那么如果环境温度升至 30 °C，则 0.749 V 的读数将对应于 RT 的 138.76 Ω 值环境温度无上升，或就温度而言，99.13°C，误差为0.87°C或0.87%。这显然是对两线方法的显着改进。

所以通常我们更喜欢 3 线 RTD温度传感器而不是 2 线。我们使用 4 线 RTD 温度传感器进行更准确的温度测量（很少使用）。
