什么是四线RTD温度传感器？

一种非常古老的电气测量技术，称为开尔文或四线法，是解决导线电阻问题的实用方法。

通常用于在实验室条件下进行科学实验的精确电阻测量，四线技术使用四根线将被测电阻（在本例中为RTD）连接到测量仪器，测量仪器由电压表和精密电流组成来源。

两根导线将“激励”电流从电流源传送到RTD温度传感器，而另外两根导线仅“感应”RTD 电阻元件上的压降并将该电压信号传送到电压表。

RTD温度传感器电阻使用欧姆定律计算：将电压表显示的测量电压除以电流源的调节电流值。

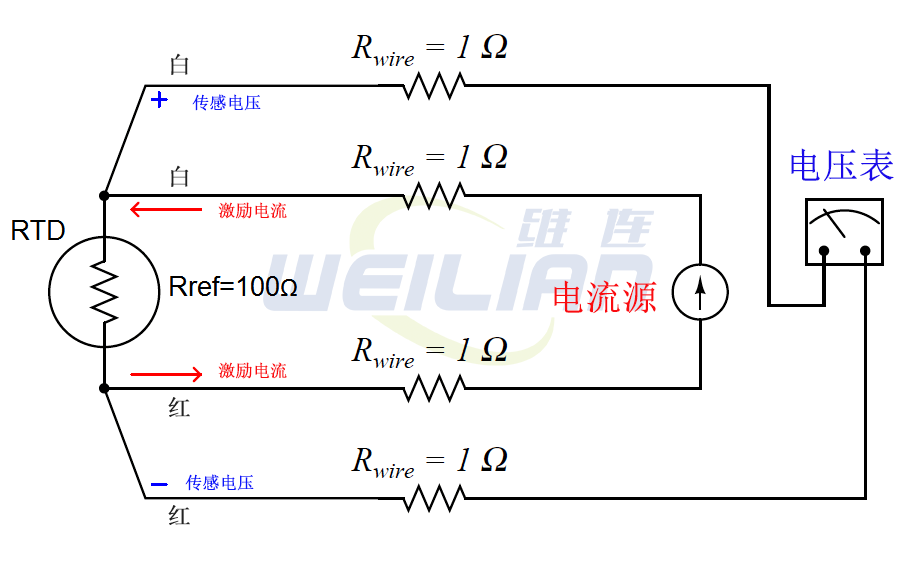

此处显示了一个简单的 4 线 RTD 温度传感器电路以供说明：

导线电阻在该电路中完全无关紧要。将电流输送到 RTD 温度传感器两条“激励”线会沿其长度下降一些电压，但这种电压下降只能被电流源“看到”，而不是电压表。

将电压表连接到RTD温度传感器的两条“检测”线也具有电阻，但它们的电压下降可以忽略不计，因为电压表通过它们吸收的电流非常小。

因此，载流导线的电阻没有影响，因为电压表永远不会检测到它们的电压降，而电压表的感应导线的电阻也没有影响，因为它们实际上承载零电流。
请注意电线颜色（白色和红色）如何指示哪些电线是 RTD 温度传感器上公共线对。RTD 对温度传感器极性不敏感，因为它只不过是一个电阻器，这就是为什么哪种颜色为正，哪种颜色为负并不重要。

四线方法的唯一缺点是所需的电线数量太多。当在一个过程区域中安装了许多不同的 RTD 温度传感器时，每个 RTD 温度传感器的四根线可以增加相当大的线数。
