通用型压力变送器PM-P202S
通用型压力变送器PM-P202S产品特点：
产品性能：
物理特性：
环境数据：
认证 CE.、RoHS
特有技术规格：
压力特性：
接线方式：
外形尺寸：
选型表：
●压力量程：-100kpa-0& 0~5kpa-700bar
●高性能扩散硅芯体
●精巧外型
●长期稳定性好
●抗干扰能力强
产品性能：
| 长期漂移 | ±0.2%FS/year（不累计 ) |
| 精度 | ±0.25%FS ±0.5%FS (可选) |
| 温度影响 | 1.5%FS/100 ℃ |
| 补偿温度 | -20 ℃~80 ℃ |
| 工作温度 | |
| 非数显 | -30 ℃~85 ℃ |
| 数码显示 | -20 ℃~60 ℃ |
| 零点允差 | ±1%FS |
| 满程允差 | ±1%FS |
| 响应时间 | ≦20ms |
| 疲劳寿命 | 设计超过1亿次 |
物理特性：
| 安装接口 | 参见订购指南 |
| 接液部件 | SS304、SS316L |
| 电气接口 | DIN43650A赫斯曼 |
| 外壳防护 | IP65/IP67 |
| 抗冲击 | IEC 68-2-32 procedure1 |
| 抗振动 | 40g，20-2000Hz |
| 重量 | 约50g |
环境数据：
认证 CE.、RoHS
特有技术规格：
| 电流输出： | |
| 输出（2线） | 4-20mA（2线） |
| 供电电压 | 10-30Vdc |
压力特性：
| 电压范围 | 耐压（✕FS） | 破裂圧（✕FS） |
| Kpa / bar | PM-P202s | PM-P202s |
| 真空 | 5.0✕FS | 10.0✕FS |
| 5bar-100bar | 2.0✕FS | 5.0✕FS |
| 200bar-100bar | 2.0✕FS | 3.0✕FS |
| 200bar-700bar | 1.5✕FS | 2.0✕FS |

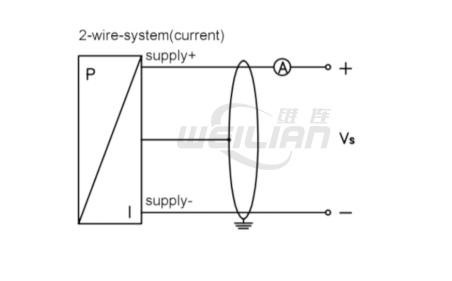

接线方式：
| 类型 | 端子 | 电流（2线） |
| DIN | 1 | +ve供电 |
| 2 | +ve输出 | |
| 3 | ||
| GND |
外形尺寸：
选型表：
| 陶瓷压阻型压力变送器 | ||||||
| 型号：SSM-P00-➀➁➂➃➄ | ||||||
| 系列号 | ➀压力范围 | ➁安装接口 | ➂ | ➃ | ➄ | 参数描述 |
| SSM-P200 | ||||||
| 范围 B M |
压力数值 BAR MPa |
|||||
|
1G(F) 2G(F) 4G 2N 7U(F) 9U(F) |
G1/8(内) G1/4(内) G1/2 1/4NPT 7/16-18UNF(内) 9/16-18UNF(内) |
|||||
|
4A 10V |
4-20mA2两限制 0-10V三线制 |
|||||
|
1D 4P xE |
DIN 43650赫斯曼 四芯M12连接器/4PIN 直接引线X米 |
|||||
|
±0.5%FS |
||||||
注意事项
1、带显示只提供DIN43650赫斯曼
2、4PIN标配2米电缆线
3、直接引线标配1米电缆线
4、仅提供一下压力范围
压力范围
5K=0-5kPa
20K=0-20kPa
60K=0-60kPa
4B=0-4bar
10K=0-10kPa
35K=0-35kPa
100K=0-100kPa
6B=0-6bar
16K=0-16kPa
40K=0-40kPa
200K=0-200kPa
10B=0-10bar
40B=0-40bar
16M=0-16MPa
35M=0-35MPa
70M=0-70MPa
16B=0-16bar
6M=0-6MPa
25B=0-25bar
10M=0-10MPa
30M=0-30MPa
60M=0-60MPa
25M=0-25MPa
40M=0-40MPa
