紧凑型压力变送器PM-P201
紧凑型压力变送器PM-P201产品特点：
产品性能：
物理特性：
环境数据：
认证 CE.、RoHS
特有技术规格：
压力特性：
接线方式：
M12*1 四芯插件
外形尺寸：
选型表：
●压力量程：-100-0kpa 、0-5kpa - 700bar
●高性能芯体
●紧凑型设计
●长期稳定性好
●抗干扰能力强
产品性能：
| 长期漂移 | ±0.2%FS/year（不累计 ) |
| 精度 | ±0.25%FS ±0.5%FS (可选) |
| 温度影响 | 1.5%FS/100 ℃ |
| 补偿温度 | -20 ℃~80 ℃ |
| 工作温度 | -40 ℃~85 ℃ |
| 零点允差 | ±0.5%FS |
| 满程允差 | ±0.5%FS |
| 响应时间 | ≦2ms |
| 疲劳寿命 | 设计超过1亿次 |
物理特性：
| 安装接口 | 参见订购指南 |
| 接液部件 | SS304、SS316L |
| 电气接口 | M12×1四芯航空插件 |
| 外壳防护 | IP67 |
| 抗冲击 | IEC 68-2-32 procedure1 |
| 抗振动 | 40g，20-2000Hz |
| 重量 | 约50g |
环境数据：
认证 CE.、RoHS
特有技术规格：
| 电压输出： | |
| 输出（3线） | zui小0V至zui大10V |
| 供电电压 | 高于满量程输出4V，zui大30Vdc |
| 电流输出： | |
| 输出（2线） | 4-20mA（2线） |
| 输出电压 | 10-30Vdc |
压力特性：
| 电压范围 | 耐压（✕FS） | 破裂圧（✕FS） |
| kpa/bar | PM-P201 | PM-P201 |
| 真空 | 5.0✕FS | 10.0✕FS |
| 5-100kpa | 2.0✕FS | 5.0✕FS |
| 200kpa-100bar | 2.0✕FS | 3.0✕FS |
| 200bar-700bar | 1.5✕FS | 2.0✕FS |
接线方式：
| 类型 | 端子 | 电流（2线） | 电压（3线） | 电压（4线） | Modbus-RTU RS485 | 电缆颜色 |
| M12*1 | 1 | +ve供电 | +ve供电 | +ve供电 | +ve供电 | 棕 |
| 2 | -ve供电 | -ve供电 | 白 | |||
| 3 | +ve输出 | +ve输出 | +ve输出 | A+ | 蓝 | |
| 4 | 0V公用端 | -ve输出 | B- |
黑 |

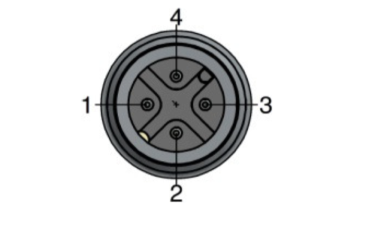

M12*1 四芯插件

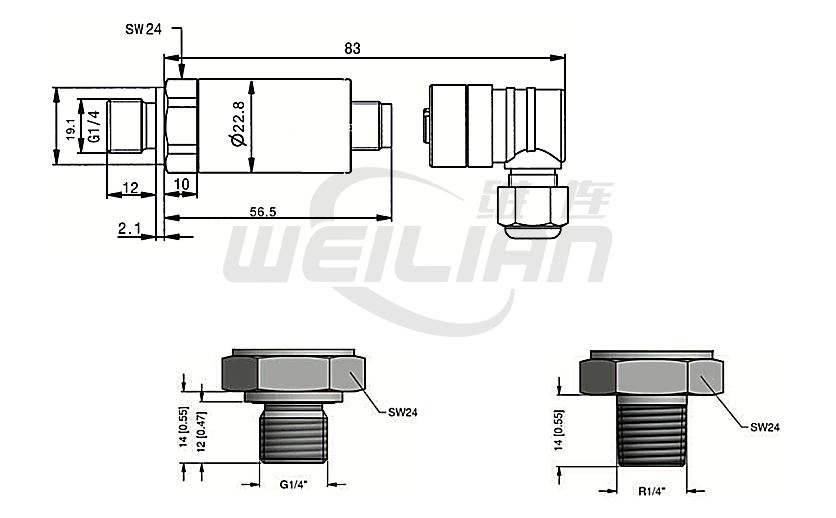

外形尺寸：
选型表：
| 陶瓷压阻型压力变送器 | ||||||
| 型号：SSM-P00-➀➁➂➃➄ | ||||||
| 系列号 | ➀压力范围 | ➁安装接口 | ➂ | ➃ | ➄ | 参数描述 |
| SSM-P200 | ||||||
| 范围 B M |
压力数值 BAR MPa |
|||||
|
1G(F) 2G(F) 4G 2N 7U(F) 9U(F) |
G1/8(内) G1/4(内) G1/2 1/4NPT 7/16-18UNF(内) 9/16-18UNF(内) |
|||||
|
4A 10V |
4-20mA2两限制 0-10V三线制 |
|||||
|
1D 4P xE |
DIN 43650赫斯曼 四芯M12连接器/4PIN 直接引线X米 |
|||||
|
±0.5%FS |
||||||
注意事项：
标配2米四芯电缆线
文档下载： 紧凑型压力变送器PM-P201
