TY系列智能型压力变送器
TY系列智能型压力变送器
技术参数
测量介质：液体或气体（与接触材料兼容）
TY系列智能变送器产品采用不锈钢隔离膜片的OEM压力传感器作为信号测量元件， 并经过计算机自动测试，用激光调阻工艺进行了宽温度范围的零点和灵敏度温度补偿。放大电路将传感器信号转换为标准输出信号， 充分发挥了传感器的技术优势， 使TY列压力变送器具有优异的性能。它抗干扰、过载和抗冲击能力强、温度漂移小、稳定性高，具有很高的测量精度，是工业自动化领域理想的压力测量仪表。
技术参数
测量介质：液体或气体（与接触材料兼容）
整体材质：膜片 外壳 316L不锈钢(接触) 过程连接 304不锈钢(接触)
压铸铝密封件 丁腈橡胶 (接触) 外壳 压铸铝
额定量程：-100kPa~0~100MPa(详见量程选型表)
调校量程范围须在额定量程范围内≥1/10额定量程
压力方式：表压、绝压、负压
输出信号：4~20mAHART通讯
供电电压：12~36VDC 常规 15~36VDC 常规(带显示)
精度等级：
0.1%FS (量程≥100kPa定制) 0.25%FS (量程≥100kPa默认)
0.5%FS (10kPa≤量程<100kPa默认) 1%FS (量程<10kPa默认)
表头显示精度0.5%FS、液晶(LCD) 显示
工作条件：介质温度
环境温度
-40~85℃
环境湿度
相对0%~95%(无冷凝无结露)
-40~-85℃
温度补偿：-10~70℃(精度为0.25%FS、0.5%FS、1%FS)
抗震性能：10g(20...2000Hz)
-40~80℃(精度为0.1%FS)
过载能力：200%额定满量程或120MPa(取小值)
响应频率：模拟信号输出≤500Hz
稳定性能：±0.1%FS/年
温度漂移：±0.01%FS/℃
整体重量：~1500g
(温度补偿范围内)
防护等级：IP65注：以上防护等级是指电气连接完整后所达到
功率范围：电流型≤0.02Us(W)注：Us=供电电压
负载特性：电流型负载≤{(Us-7.5)-0.02(Us=供电电压)}

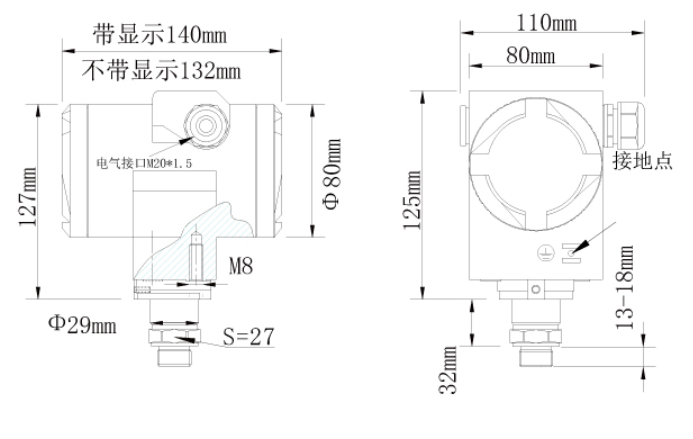

外形尺寸
外形尺寸
文档下载： TY系列智能型压力变送器
