温压一体式变送器PM-P203
温压一体式变送器PM-P203产品特点：
产品性能：
物理特性：
环境数据：
认证 CE.、RoHS
特有技术规格：
压力特性：
接线方式：
外形尺寸：
选型表：
●差压量程：-100kpa-0& 0~52pa-700bar
●温度范围：15~200℃
●高性能芯体
●多种输出信号可选
●多种电器连接方式
●长期稳定性好
●抗干扰能力强
产品性能：
| 长期漂移 | |
| 压力 | ±0.2%FS/year（不累计 ) |
| 温度 | ±0.05%FS ±0.1%FS (可选) |
| 精度 | ±0.25%FS ±0.5%FS (可选) |
| 温度影响 | 1.5%FS/100 ℃ |
| 压力 | 1.5%FS/100 ℃ |
| 温度 | ±0.005%FS/℃ |
| 补偿温度 | -20 ℃~80 ℃ |
| 工作温度 | -30 ℃~85 ℃ |
| 零点允差 | ±1%FS |
| 满程允差 | ±1%FS |
| 响应时间 | ≦30ms |
| 疲劳寿命 | 设计超过1亿次 |
物理特性：
| 安装接口 | 参见订购指南 |
| 接液部件 | |
| 材质 | SS316LSS304含包装安装接口 |
| 保护管直径 | 6mm、8mm等 |
| 电气接口 | 参见订购指南 |
| 外壳材质 | SS304 |
| 外壳防护 | IP67 |
| 抗冲击 | EC 68-2-32 procedure1 |
| 抗振动 | 40g，20-2000Hz |
| 重量 | 约250g |
环境数据：
认证 CE.、RoHS
特有技术规格：
| 电压输出： | |
| 输出（3线） | zui小0V至zui大10V |
| 供电电压 | 高于满量程输出4V，zui大30Vdc |
| 电流输出： | |
| 输出（2线） | 4-20mA（2线） |
| 供电电压 | 10-30Vdc |
| 数字输出 | |
| 输出 | Modbus-RTU/RS485(4线) |
| 供电电压 | 12-30Vdc |
压力特性：
| 电压范围 | 耐压（✕FS） | 破裂圧（✕FS） |
| Kpa / bar | PM-P202 | PM-P202 |
| 真空 | 5.0✕FS | 10.0✕FS |
| 5~100Kpa | 2.0✕FS | 5.0✕FS |
| 200bar-100bar | 2.0✕FS | 3.0✕FS |
| 200bar-700bar | 1.5✕FS | 2.0✕FS |
接线方式：
| 类型 | 端子 | 电流（2线） | 电压（3线） | 电压（4线） | Modbus-RTU RS485 | 电缆颜色 |
| M12*1 | 1 | +ve供电 | +ve供电 | +ve供电 | +ve供电 | 棕 |
| 2 | -ve输出 | -ve供电 | 百 | |||
| 3 | +ve输出 | +ve输出 | +ve输出 | A+ | 蓝 | |
| 4 | 0V公用端 | -ve供电 | B- | 黑 | ||
| DIN | 1 | +ve供电 | +ve供电 | +ve供电 | +ve供电 | 红 |
| 2 | +ve输出 | +ve输出 | -ve供电 | -ve供电 | 黑 | |
| 3 | 0V公用端 | +ve输出 | A+ | 蓝 | ||
| GND | -ve输出 | B- | 白 |

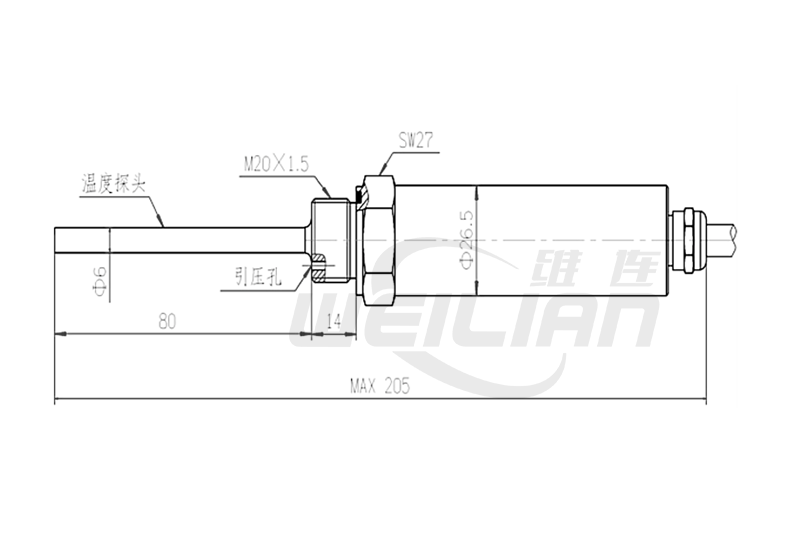

外形尺寸：
选型表：
| 温压一体式变送器 PM-P203 | ||||||||||
| 型号：PM-P203-➀➁➂➃➄➅-➆/➇-➈ | ||||||||||
| 系列号 | ➀压力类型 | ➁压力范围 | ➂安装接口 | ➃输出信号 | ➄电气接口 | ➅温度选项 | ➆探杆直径 | ➇探杆长度 | ➈精度 | 参数描述 |
| PM-P203 | ||||||||||
| A |
表压 绝压 |
|||||||||
|
客户指定 K B M |
压力数值 BAR MPa |
|||||||||
|
2G(F) 4G 2N 4N 14M 20M XX* |
G1/4 G1/2 1/4NPT 1/2NPT M14*1.5 M20*1.5 其他规格 |
|||||||||
|
4A 10V 5V 5C |
4-20mA两线制 0-10V三线制 0-5V三线制 Modbus-RTU/RS485 |
|||||||||
|
6P xE |
六芯航空插件两线制 直接引线X米
|
|||||||||
|
01C 02C 03C 04C XX* |
0~100℃ 0~200℃ -15~100℃ -15~200℃ |
|||||||||
|
6 XX* |
6mm 其他规格 |
|||||||||
|
50 XX* |
50mm 其他规格 |
|||||||||
| 2 |
±0.5%FS
±0.25%FS |
|||||||||
注意事项
1、直接引线标配1米电缆线
3、6PIN标配2米电缆线
