智能压力开关PM-P204
智能压力开关PM-P204产品特点：
产品性能：
物理特性：
环境数据：
认证 CE.、RoHS
特有技术规格：
压力特性：
接线方式：
外形尺寸：
选型表：
●压力量程：-100kpa-0& 0~52kpa~1000bar
●330度可转表头
●PNP或NPN开关输出可选
●长期稳定性好
●抗干扰能力强
产品性能：
| 长期漂移 | ±0.2%FS/year（不累计 ) |
| 压力 | ±0.25%FS ±0.5%FS (可选) |
| 温度影响 | 1.5FS/100℃ |
| 补偿温度 | -20 ℃~80 ℃ |
| 工作温度 | -20 ℃~80 ℃ |
| 零点允差 | ±1%FS |
| 满程允差 | ±1%FS |
| 响应时间 | ≦5ms |
| 疲劳寿命 | 设计超过1亿次 |
物理特性：
| 安装接口 | 参见订购指南 |
| 接液部件 | SS304\SS316L |
| 电气接口 | m12×1五芯航空插件 |
| 外壳防护 | IP65 |
| 抗冲击 | EC 68-2-32 procedure1 |
| 抗振动 | 40g，20-2000Hz |
| 重量 | 约200g |
环境数据：
认证 CE.、RoHS
特有技术规格：
| 电压输出： | |
| 输出（4线） | PNP、NPN(4线) |
| 供电电压 | 12-30Vdc |
| 电流输出： | |
| 输出（2线） | 4-20mA（2线） |
| 供电电压 | 10-30Vdc |
压力特性：
| 电压范围 | 耐压（✕FS） | 破裂圧（✕FS） |
| Kpa / bar | PM-P204 | PM-P204 |
| 真空 | 5.0✕FS | 10.0✕FS |
| 5~100Kpa | 2.0✕FS | 5.0✕FS |
| 200bar-100bar | 2.0✕FS | 3.0✕FS |
接线方式：
| 类型 | 端子 | 电流（2线） | 电压（3线） | 电压（4线） | Modbus-RTU RS485 | 电缆颜色 |
| M12*1 | 1 | +ve供电 | +ve供电 | +ve供电 | +ve供电 | 棕 |
| 2 | -ve输出 | -ve供电 | 百 | |||
| 3 | +ve输出 | +ve输出 | +ve输出 | A+ | 蓝 | |
| 4 | 0V公用端 | -ve供电 | B- | 黑 | ||
| DIN | 1 | +ve供电 | +ve供电 | +ve供电 | +ve供电 | 红 |
| 2 | +ve输出 | +ve输出 | -ve供电 | -ve供电 | 黑 | |
| 3 | 0V公用端 | +ve输出 | A+ | 蓝 | ||
| GND | -ve输出 | B- | 白 |

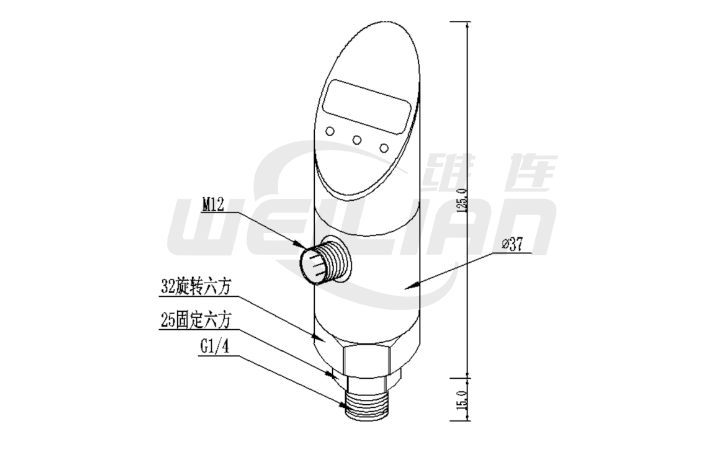

外形尺寸：
选型表：
| 温压一体式变送器 PM-P204 | ||||||
| 型号：PM-P204-➀➁➂➃➄➅ | ||||||
| 系列号 | ➀压力类型 | ➁压力范围 | ➂安装接口 | ➃开关类型 | ➄精度 | 参数描述 |
| PM-P204 | ||||||
| A |
表压 绝压 |
|||||
|
客户指定 K B M |
压力数值 BAR MPa |
|||||
|
2G(F) 4G 2N 4N 14M 20M XX* |
G1/4 G1/2 1/4NPT 1/2NPT M14*1.5 M20*1.5 其他规格 |
|||||
|
2PNP 2NPN |
2路PNP 2路NPN |
|||||
|
2 |
±0.5%FS
±0.25%FS
|
|||||
注意事项
1、直接引线标配1米电缆线
3、6PIN标配2米电缆线
文档下载： 智能压力开关PM-P204
