防腐型压力变送器PM-P205
防腐型压力变送器PM-P205产品特点：
产品性能：
物理特性：
环境数据：
认证 CE.、RoHS
特有技术规格：
压力特性：
接线方式：
外形尺寸：
选型表：
●压力量程：-100kpa-0& 0~5kpa~1000bar
●高性能芯体
●多种输出信号可选
●多种信号可选
●多种电气连接方式
●长期稳定性好
●抗干扰能力强
产品性能：
| 长期漂移 | ±0.2%FS/year（不累计 ) |
| 精度 | ±0.25%FS ±0.5%FS (可选) |
| 温度影响 | 1.5FS/100℃ |
| 补偿温度 | -20 ℃~80 ℃ |
| 工作温度 | -30 ℃~85 ℃ |
| 零点允差 | ±1%FS |
| 满程允差 | ±1%FS |
| 响应时间 | ≦30ms |
| 疲劳寿命 | 设计超过1亿次 |
物理特性：
| 安装接口 | 参见订购指南 |
| 接液部件 | 聚偏氟乙烯/PVDF、聚四氟乙烯、SS316L |
| 电气接口 | 参见订购指南 |
| 外壳防护 | IP65/IP67 |
| 抗冲击 | EC 68-2-32 procedure1 |
| 抗振动 | 5g，50-2000Hz |
| 重量 | 约30g |
环境数据：
认证 CE.、RoHS
特有技术规格：
| 电压输出： | |
| 输出（3线） | zui小0V至zui大10V |
| 供电电压 | zui高满量程输出4V，zui大30Vdc |
| 电流输出： | |
| 输出（2线） | 4-20mA（2线） |
| 供电电压 | 10-30Vdc |
| 输出输出 | |
| 输出（4线） | Modbus-RTU/RS485 |
| 供电电压 | 12-30Vdc |
压力特性：
| 电压范围 | 耐压（✕FS） | 破裂圧（✕FS） |
| Kpa / bar | PM-P205 | PM-P205 |
| 真空 | 5.0✕FS | 10.0✕FS |
| 5~100Kpa | 2.0✕FS | 5.0✕FS |
| 200bar-100bar | 1.5✕FS | 2.0✕FS |

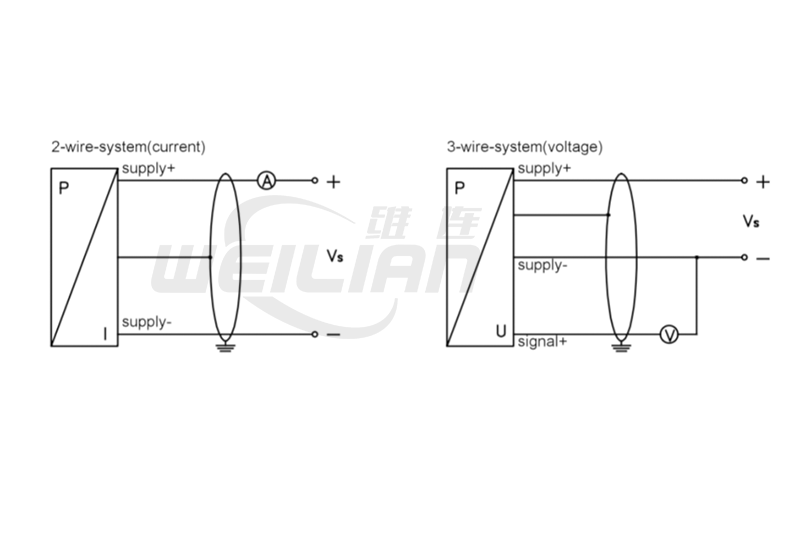

接线方式：
| 类型 | 端子 | 电流（2线） | 电压（3线） | 电压（4线） | Modbus-RTU RS485 | 电缆颜色 |
| DIN | 1 | +ve供电 | +ve供电 | +ve供电 | +ve供电 | 红 |
| 2 | +ve输出 | +ve输出 | -ve供电 | -ve供电 | 黑 | |
| 3 | 0V公用端 | +ve输出 | A+ | 蓝 | ||
| GND | -ve输出 | B- | 白 |

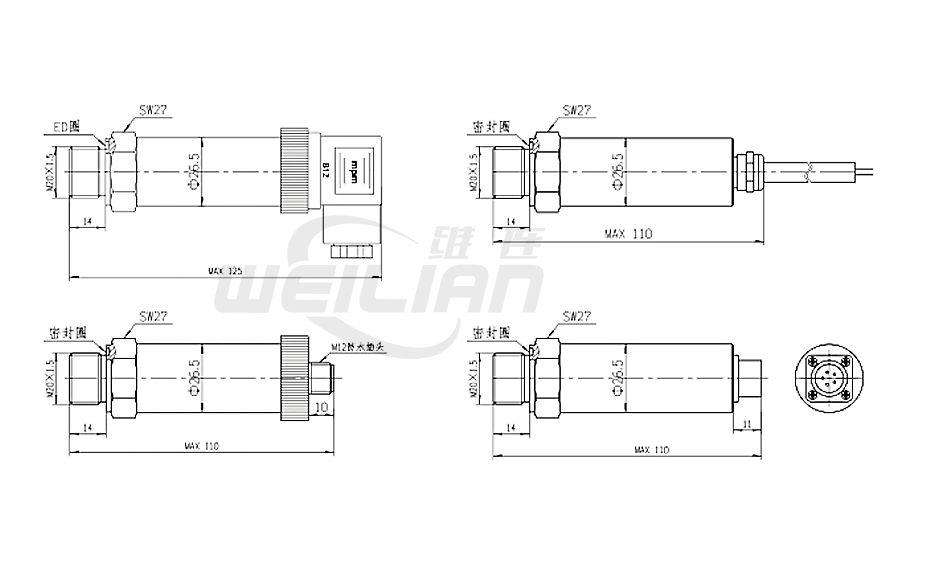

外形尺寸：
选型表：
| 温压一体式变送器 PM-P205 | |||||||
| 型号：PM-P205-➀➁➂➃➄ | |||||||
| 系列号 | ➀压力范围 | ➁安装接口 | ➂输出信号 | ➃电气接口 | ➄材质要求 | ➅精度 | 参数描述 |
| PM-P205 | |||||||
|
客户指定 K B M |
压力数值 kPa Bar Mpa |
||||||
|
4G 20M XX* |
G1/2 M20*1.5 其他规格 |
||||||
|
4A 4AX 10V 5V |
4-20mA两线制 4-20mA+LCD显示 0-10V三线制 0-5V三线制 |
||||||
|
2D 4P xE |
DIN43650赫斯曼 四芯M12连接器 直接引线X米 |
||||||
|
4F XX |
|
聚偏氟二乙烯/PVDF 聚四氟乙烯/PTEF TELFLON
其他规格
|
|||||
|
2 |
±0.5%FS
±0.25%FS
|
||||||
注意事项
1、带显示只能选配2D选项
2、4PIN标配2米电缆线
3、直接引线标配1米电缆线
4、带“*”号请联系技术人员
