如何在弯头上安装热套管？

人们更喜欢在弯头上安装热电偶套管的zui重要原因是它可以节省唤醒频率计算(WFC)。

因此，有效安装热电偶套管以实现其预期目的至关重要。

热套管安装
有4个主要参数需要检查
1.管道中的流动方向（尖端必须面向流动方向）
2.接受其他学科特别是工艺部门
3.清除外部温度组件的空间
4.在测试井的情况下 易于访问

为什么要检查流向？
当物体垂直于流动放置时，就会形成涡流。

现在，当我们在弯头中安装热电偶套管时，我们的目标是使热电偶套管与“垂直”流动的接触尽可能少

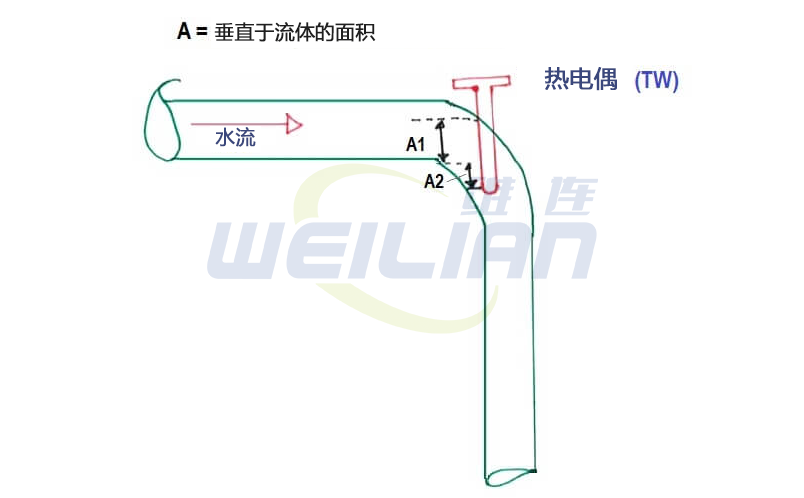

案例一尖端面向弯管下游

可以清楚地观察到，暴露于流动的垂直区域更多

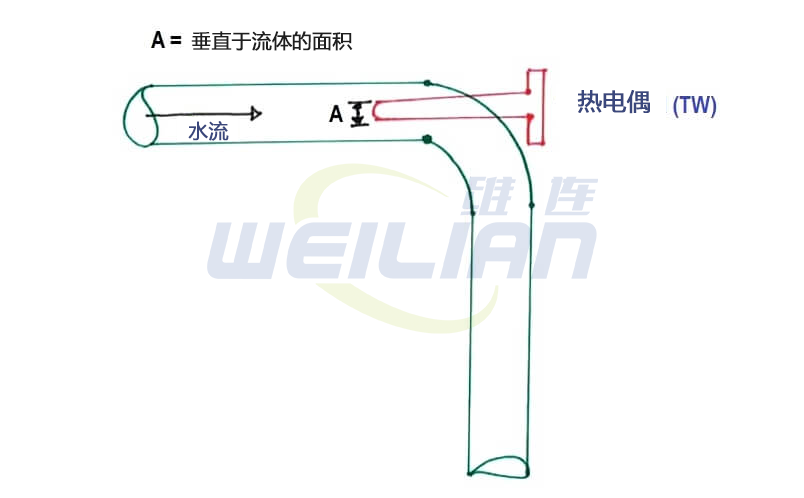

现在将其与面向弯管上游的尖端进行比较
图
我们看到，当尖端面向上游时，“垂直”流动的区域非常小

因此，von karman 涡流非常小，因此对热电偶套管的压力较小

如图所示，安装在弯头中且尖端指向上游的热套管通常比尖端指向下游的安装更可取。

注意： 世界主要石化公司在其设计基地中提到 WFC 应符合 ASME PTC 19.3

其他学科的认可？
在下面，图片假设我们的热套管在这个位置

现在我们可能觉得我们可以将它安装在弯管，但等待中间有另一条线加入我们的线。

因此，该过程可能需要在混合之前测量液体的温度，因此即使满足其他考虑因素，我们仍然无法进行 Elbow 安装。

热套管的间隙？
这很容易理解如果您想在外面卸下热电偶套管或安装。
必须有一些间隙空间才能物理移除温度组件。

它应该是大约 610 毫米（24 英寸）

或者

热电偶套管的总长度 + 76 毫米（3 英寸）......以较大者为准

在测试井的情况下 易于访问
建议测试井必须非常容易接近，因此如果弯管处于很高的高度，则必须进行讨论并需要友好的解决方案。

在某些情况下，我注意到客户不接受 弯管安装，因为他们希望测试井易于访问。

谢谢阅读 ！！

我希望它对你很有价值。
