应该在哪里安装热套管？zui佳实践指南


在管道中安装热电偶温度传感器套管时，用户必须首先回答几个关于它们的位置、数量、阀杆长度、彼此之间的距离以及对过程介质的影响的问题。

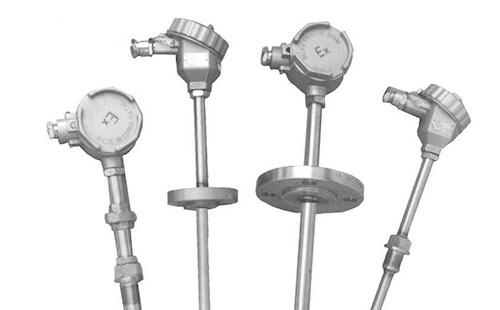

热套管是用于保护温度传感器（例如电阻温度计 (RTD)温度传感器）免受管道中过程介质影响的高效设备。它们通常垂直于流动插入，使用法兰连接。但是，热电偶套管的放置和安装是一门艺术。我收到的一些zui常见的问题：

●热套管的理想插入长度是多少？

●热电偶套管应彼此相距多远？

●应该将热套管安装在相对于弯头的什么位置？


以下是有关热套管选择、放置和安装的一些答案。

1. 热套管的插入长度

热电偶套管的正确长度很大程度上取决于管道或管子的直径。一条经验法则是将热电偶套管插入流体流的三分之一到三分之二处。其他指南建议插入长度是热套管尖端直径的 10 倍或至少 50 毫米到过程中。

热电偶套管上的螺旋条纹会破坏涡流，使它们太弱而不会引起机械疲劳。

目标是平衡机械故障的可能性和传感错误的可能性。一方面，插入长度越长，由于过程介质的速度，热套管弯曲或遭受机械疲劳的可能性就越大。另一方面，插入长度越短，由于传热较差，用户看到不可靠结果的可能性就越大。总之，热套管没有一个完美的杆长度，而是一个平衡结果的目标。

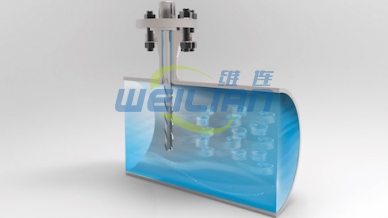

减少振动和机械疲劳的一种方法是使用采用特殊设计的热电偶套管，该热套管具有螺旋形板条以抑制涡流引起的振动。严格的耐久性测试证明了这种设计作为涡流破碎器的有效性。

2. 多个热套管安装

大多数情况下，一个带有温度传感器的热电偶套管足以用于​​一段管道。但是，某些过程需要在一个区域内安装多个热电偶套管。安装多个热套管时的关键是尽量减少它们对彼此的影响，同时在过程中提供一致的流动特性。有两种方法可以做到这一点：

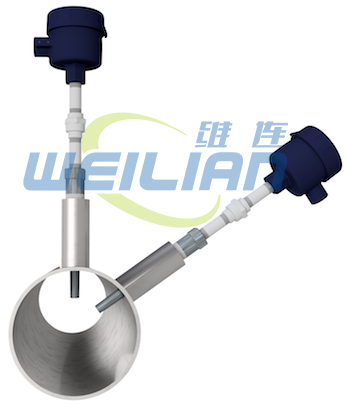

以偏角安装的热套管

偏移角度 - 在这种情况下，两个热电偶套管安装在同一位置，但彼此呈角度偏移。通过将它们放置在同一位置，它们不会受到串联安装的上游或下游的影响。它们应该以zui小的角度偏移安装，以便于安装和拆卸。此外，热电偶套管尖端应彼此远离，以免影响彼此的读数。

内嵌安装的热套管

内联 – 为了确保过程中的层流，热电偶套管之间的距离可以从管道直径的 10 到 100 倍不等，范围确实很广！内嵌式热电偶套管应放置多远会影响多个因素，但保守估计是管道尺寸的 25 倍。例如，在直径为 4 100 毫米的管道中，热电偶套管安装之间的距离约为 2.5 米：4" x 25 = 100" = 8.33'。

3. 弯头安装

安装在弯管中允许将热套管的感应区域放置在管道的中心线，确保测量过程温度的zui佳位置。弯头中有两个不同的热套管安装位置：

弯头中的热套管安装：A. 面向上游，B. 面向下游

面向上游 -热套管尖端（温度感应区域）位于弯管的任何影响（例如混合或旋流）的上游。尽管 TR30 的弯矩计算超出了本标准的范围，但许多用户更喜欢这种弯头安装而不是“面向下游”。

面向下游 - 热电偶套管尖端在弯头的下游，这意味着它可能会受到弯头引起的任何混合或漩涡的影响。执行热套管尾流频率计算 的优势在于，面向下游采用保守的方法并假设它是垂直安装。

热套管安装的其他注意事项

安装这些保护配件时，热套管长度、间距和位置是主要考虑因素，但并非唯一考虑因素。用户还应牢记这些其他因素：

●管道尺寸 - 从小（5厘米到 10厘米）到大（> 1.5米）不等

●过程介质 ——无论是气体还是液体

●两相流 ——如气体和液体、两种不同的液体、一种液体和固体颗粒，或者一种气体和固体颗粒

●流量类型- 稳定或脉动

●与其他测量仪器或配件的距离

为热套管选择正确的类型、尺寸和位置需要考虑许多因素。有关哪种接头适合您的特定过程和要求的更多信息，或热套管应安装在管道中的哪个位置，请联系维连的温度测量专家。电话18717811268
