热套管保护温度传感器免受恶劣介质的影响。不利的一面是,这些配件会增加热响应时间。因此,准确了解响应时间成为控制流程和系统的关键因素。
温度传感器、热套管和响应时间 测温响应时间 维连温度传感器

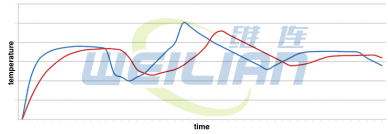

图 1:测量温度(红色曲线)总是滞后于实际温度(蓝色曲线)。

在现实世界中,即使是zui好的温度计也无法对工业过程中的温度变化立即做出响应。一方面,介质中的热量需要时间才能到达传感器。测量系统的各个部分也存在散热问题。因此,测量的温度总是滞后于实际温度。这个时间差可能只有几秒钟或长达几分钟,但延迟是不可避免的,在选择温度系统时应考虑在内。

许多因素会影响温度测量系统的响应时间:

温度传感器的类型、尺寸和材料
传感器插入介质的距离
介质类型(液体、气体、表面等)
此外,许多工业过程要求将温度传感器放置在热电偶套管内,这也增加了响应时间。

在某些过程中,例如加氢裂化,缓慢的响应时间可能意味着大麻烦。例如,如果过程温度迅速升高——一种失控的情况——在传感器能够检测到变化之前,温度可能会超过钢制容器的设计限制并导致灾难性故障。

什么是热套管以及何时使用

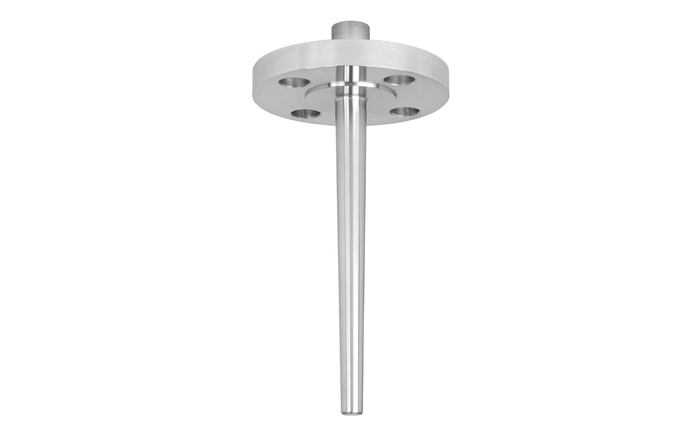

带法兰的 TR10 型热套管专为石化行业而设计 维连温度传感器
带法兰的 TR10 型热套管专为石化行业而设计。

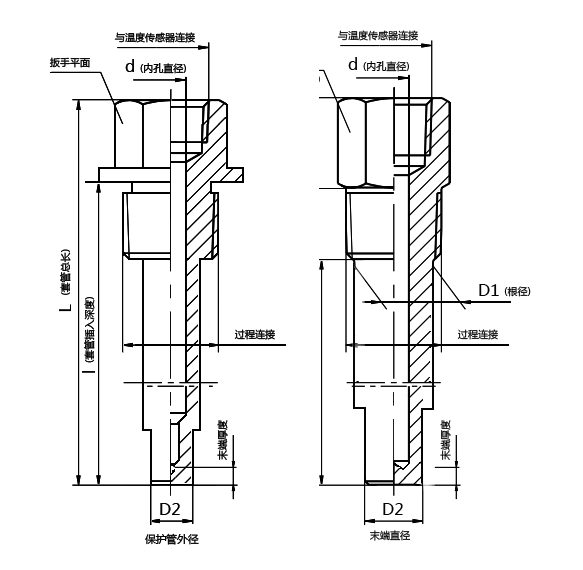

热套管是设计用于保护温度传感器的金属配件。这些圆柱形配件可以由不同的材料制成——不锈钢、铜合金、耐热钢等——并根据工艺提供各种尺寸和厚度。热套管通常用于管道、石化过程、陆上/海上应用、压缩机和合成气工厂,以保护电子温度计免受:

腐蚀性和/或磨蚀性介质
快速移动的媒体
极压
热套管的另一个好处:它们允许技术人员在不中断工作过程的情况下更换、校准和检查传感器。

热套管如何影响温度响应时间
在温度测量系统中添加一个热套管意味着有另一层材料,热量必须穿过该材料层,以及更多的散热机会。影响响应时间和精度的因素是热套管的材料、厚度和整体尺寸。更宽、壁更厚的热套管可增加散热。
带和不带热套管的温度传感器的响应时间 维连温度传感器

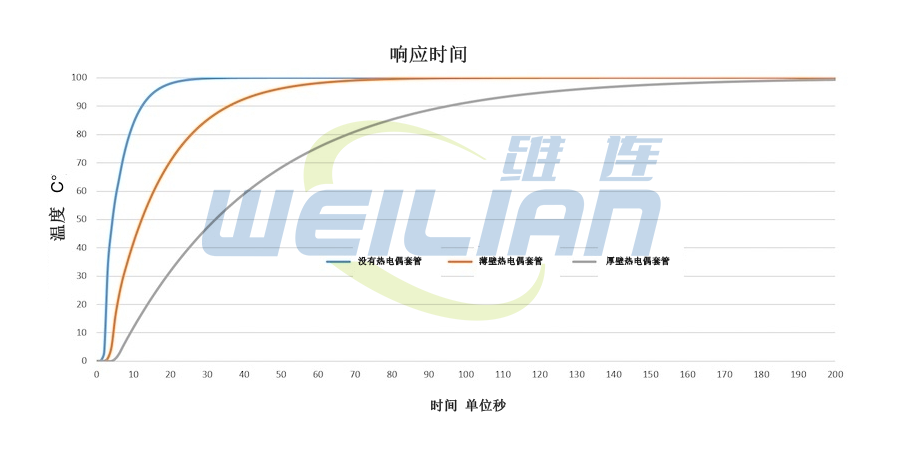

图 2:不带热套管(蓝色曲线)、薄壁热套管(橙色曲线)和厚壁热套管(灰色曲线)的传感器 X 的响应时间。


理想的平衡可能是简单地使用窄的、薄壁的热套管,与较厚的热套管相比,它具有更快的响应时间和更好的精度,但对于某些过程,前者可能不够坚固。全#球对热套管强度计算的呼声越来越高,这会影响热套管设计。新版本的标准(例如 ASME PTC 19.3 TW-2016)通常会导致热套管尺寸更改为更短和更厚。

如何测量热响应时间
有四种方法可以测量电子温度计的响应时间:在流动的水中、在流动的空气中、在表面上或在固体中。ASTM E644-11 标准(测试工业电阻温度计的标准测试方法)和 ASTM E839-11 标准(护套热电偶和护套热电偶电缆的标准测试方法)提供了温度测量指南。

让我们仔细看看水中的测量。
使用流动水法的热套管响应时间
温度传感器、热套管和响应时间 维连温度传感器
使用循环水浴通过流水法测量热响应时间

在这个测试中,水是介质。它以 > 0.2 m/s 的速率在层流(与湍流相反)中移动,并保持恒定温度。温度传感器非常迅速地从5°C 和 30°C之间的环境初始温度 (T 1 )移动到 T 2处的流动水。测量并记录从 T 1到 T 2所需的时间。

测试使用三种配置:

1 不带热套管的电子温度计
2 带薄壁热套管的电子温度计
3 带厚壁热套管的电子温度计
温度传感器、热套管和响应时间 维连温度传感器

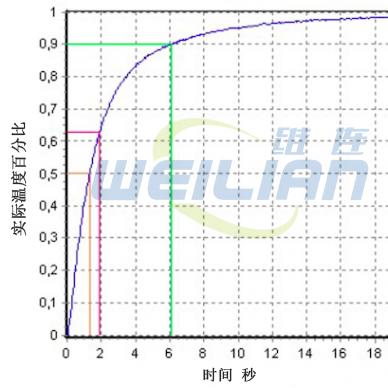

图 3:达到实际温度的 50%(橙色)、63%(红色)和 90%(绿色)所需的时间。

...并测量三个比较阈值:

1 实际温度的 50% (t 5 )
2 实际温度的 63% (t 63 )
3 在 90% 的实际温度 (t 9 )
根据测量结果生成响应时间图。未确定 100% 值,因为它从未达到。

如何选择热套管
过程工业中的应用通常非常具体和定制,响应时间无法与标准产品相比。如果响应时间对过程至关重要,则必须首先在实验室中确定。

选择和设计温度测量系统时面临的挑战是使工艺参数和要求与尽可能zui佳的性能和尽可能低的成本相协调。对于关键安全系统,请联系 维连 的温度专家,获取有关电子温度计、热套管以及适合您的过程的温度测量解决方案的专家建议。18717811268 黄工  sales@weilianchina.com 微信扫码添加销售工程师
