PT100热电阻接线图
二线制方式
二线制是在热电阻两端各连一根导线，这种引线方式简单，费用低，但是引线电阻成为电桥中的一臂会带来附加误差，只有当引线电阻充分小时，它的影响才可以忽略。在工业现场，热电阻的引线往往很长，因此一般不能忽略。
三线制方式
三线制是在热电阻一端引出一根线，另一端引出两线，当热电阻与测量电桥配用时，引线电阻分别接在电桥的两个桥臂线路中，消除了引线电阻影响，提高测量精度，工业热电阻测温多用此种接法。
四线制方式
四线制是在热电阻两端各连接两根导线，其中两根引线为热电阻提供电流源，在热电阻上产生的压降通过另外两根导线接入电势测量仪表，若电势测量仪表输入阻抗足够高（电流很小），可以完全消除引线电阻的影响，这种接线方式主要用于高精度的温度检测。
PT100热电阻三线制接法

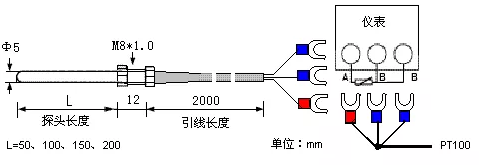

PT100铂电阻传感器有三条引线,可用A、B、C（或黑、红、黄）来代表三根线，三根线之间有如下规律：
A与B或C之间的阻值常温下在110欧左右,B与C之间为0欧，B与C在内部是直通的，原则上B与C没什么区别。
三线制接线方法
一般显示仪表提供三线接法，PT100一端出一根线，另一端出两根线，都接仪表，仪表内部通过桥抵消导线电阻。
一般PLC为四线，每端出两根线，两根接PLC输出恒流源，PLC通过另两根测量PT100上的电压，也是为了抵消导线电阻，四线精确度zui高，三线也可以，两线zui低，具体用法要考虑精度要求和成本。
三线制接线方式的原因
PT100热电阻0℃时电阻值为100Ω，电阻变化率为0.3851Ω/℃。由于其电阻值小，灵敏度高，所以引线的阻值不能忽略不计，采用热电阻三线式接法可消除引线线路电阻带来的测量误差，原理如下：

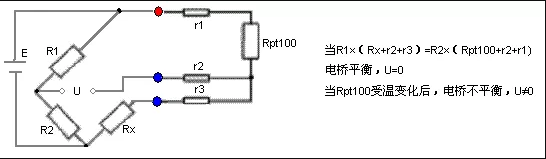

PT100热电阻引出的三根导线截面积和长度均相同(即r1=r2=r3)，测量铂电阻的电路一般是不平衡电桥，铂电阻(Rpt100)作为电桥的一个桥臂电阻，将导线一根(r1)接到电桥的电源端，其余两根(r2、r3)分别接到铂电阻所在的桥臂及与其相邻的桥臂上，这样两桥臂都引入了相同阻值的引线电阻，电桥处于平衡状态，引线线电阻的变化对测量结果没有任何影响。
