如何使用热电偶温度传感器线测量温度
2021-06-08 来源：www.weilianchina.com 次
如何使用
简单地说，热电偶在给定的应用中被用作测量温度的装置。热电偶广泛应用于从食品工业到航空和金属加工等各个行业，作为确保工作场所安全和控制生产的一种手段。

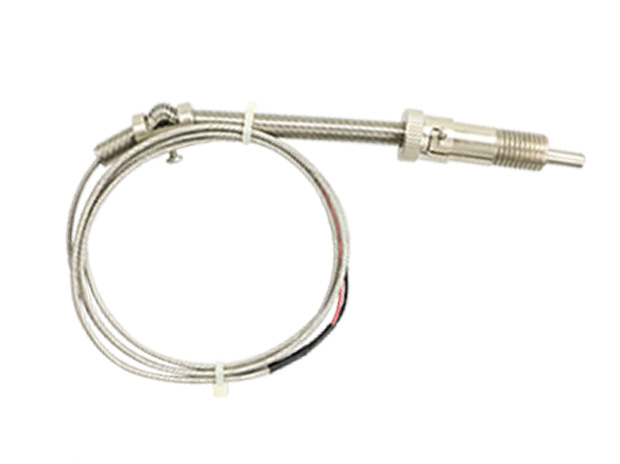

热电偶是由两种不同金属组成的传感器，它们在传感端连接在一起。有许多不同的热电偶类型(j，k，r，n 等)。它们都有不同的金属/合金组合，提供不同的温度范围和对温度变化的反应
在热电偶的传感端，检测温度变化并产生毫伏值，该值与根据热电偶中使用的不同合金的温度差有关。这就给出了从参考端到传感端的温度变化值。
热电偶丝是根据用于制造传感器的合金的纯度来分级的。它们可以分为三类:
延长等级: 稍低等级。这意味着合金不像热电偶级电线那样纯净。它被用作一根“延长”电缆，从传感器开始连接到控制或测量室/设备，如 RKC 温度控制器。它通常用于电缆在环境温度低于200摄氏度或低于电缆绝缘额定值(如 PVC)的条件下运行。由于对于各种应用程序可能需要的长度，所以它具有成本效益。请注意，这种类型的导线绝对不应该用来代替热电偶级导线。
补偿电缆: 这种电缆使用不同于热电偶合金的合金，但在有限的范围内产生与实际热电偶合金相当的毫伏信号。你会发现补偿电缆安装在合金或金属热电偶是昂贵的，使补偿电缆更具成本效益的使用。你会经常看到补偿电缆用于 k 型安装，而且由于这类应用中使用的合金成本较高，总是用于贵金属或贵金属安装。
电线是绝缘的，颜色编码，便于识别。zui常见的颜色编码系统是 ANSI M96.1。这就是 维连所使用的易于识别的方法。要查看颜色图表<<<请点击这里。
电线绝缘的种类包括: PVC、尼龙、硅橡胶、聚四氟乙烯、聚全氟乙烯、玻璃纤维和其他高温合成材料。绝缘是根据应用和所需的保护来确定的。电线的绝缘、防腐蚀和防止热电偶电线短路是电线保护的重要环节。
如果您需要更多的信息或帮助，请与我们联系，或者拨打18717811268 与我们的工程师联系。
如果您需要更多的信息或帮助，请与我们联系，或者拨打18717811268 与我们的工程师联系。
