用万用表测试热电偶温度传感器

什么是热电偶？

热电偶温度传感器属于称为换能器的电子设备类别。基本上，换能器将一个物理量转换为另一个物理量。在热电偶的温度传感器情况下，物理量温度被转换为另一个成比例的物理量——电压。

热电偶温度传感器由至少两种不同的导体（金属）组成，它们以形成两个不同结的方式连接在一起。例如，如果您使用两根铁线和一根铜线，并将两根铁线的一端分别拧到铜线的两端，您将有效地得到一个具有两个独立铁铜接头的热电偶。这些结之一称为热结，将连接到需要测量温度的身体。另一个结点称为冷结点，它要么保持打开状态，要么连接到另一个温度已知并用作参考的物体。

当热端被加热时，它与冷端之间的温差被转换成可测量的比例电压。这构成了热电偶的基本工作原理。由此产生的电压进一步用于控制各种应用中的不同电压驱动电路。

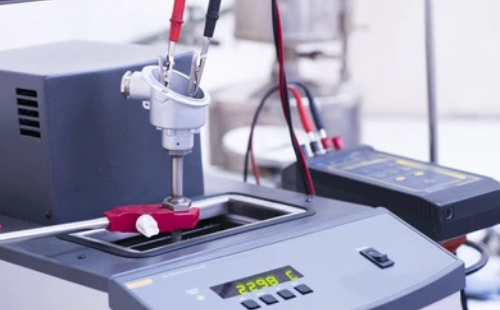

如何测试热电偶

但是在更换热电偶温度传感器之前，需要确定它确实有问题。为此，一个简单的万用表和对基本电子学的一点了解就足够了。有三种方法可以解决这个问题。在以下几行中，我们向您展示了使用万用表测试热电偶的温度传感器三种方法中每一种的说明。

使用万用表测试热电偶的说明

注意：考虑安装在燃气器具管线中的热电偶。

方法一：电阻测试

要求

1) 能够读取电阻的数字万用表
2) 鳄鱼夹

程序

小心地从燃气器具上拆下有故障的热电偶。将鳄鱼夹连接到万用表的插槽中。现在，将一个夹子固定在热电偶的一端，并将另一个夹子固定在另一端，即拧入燃气阀的那个。打开万用表并选择欧姆/电阻读数选项。如果热电偶没问题，万用表应该显示一个非常小的电阻，大约为几欧姆。一些万用表具有连续性检查选项，其中通常在良好导体中观察到的低电阻由声音警报指示。如果您使用的是这样的万用表，请将其置于连续性选项上。如果您的热电偶良好，那么您会听到连续的音频。

高电阻（例如 40 欧姆）表明热电偶损坏，必须更换。

方法二：开路测试

要求

1) 能够读取电阻和毫伏的数字万用表
2) 鳄鱼夹
3) 点烟器

程序

在此测试中，将使用与上述相同的设置，但将测量和检查热电偶产生的电压而不是测量电阻。为此，应按照电阻测试中的说明连接鳄鱼夹，并且必须选择万用表中的毫伏选项。

现在，使用点烟器加热与引燃火焰保持接触的热电偶的末端（与拧入燃气阀的那个相反）。通常，家用燃气器具（如炉灶、加热器等）中使用的热电偶设计为输出 25 mV 至 30 mV 范围内的电压。如果被测热电偶输出的电压在这个范围内，则没有问题。但是，如果它输出的电压接近 20 mV，则建议更换它。

方法 3：闭路测试

要求

1) 能够读取电阻和毫伏的数字万用表
2) 鳄鱼夹
3) 热电偶适配器

程序

顾名思义，该测试是通过将热电偶放置在其工作环境中进行的，即在燃气器具内。这是一项更全面的测试，因为它概述了热电偶在负载下的性能。这一点很重要，因为在开路测试中可能会出现热电偶在空载条件下输出正常电压，但在负载条件下其电压可能下降的情况。因此，如果热电偶通过开路测试，但您的燃气器具在安装后仍无法正常工作，您必须执行如下所述的闭路测试。

要执行闭路测试，您需要一个热电偶适配器。许多制造商提供这些适配器用于测试目的，并且在商店中也很容易买到。该适配器拧在燃气阀内。然后将热电偶拧入适配器的另一端。

将鳄鱼夹之一连接到从适配器伸出的螺丝上，另一个连接到热电偶的外露端。在万用表中选择毫伏读数选项，然后打开设备。理想情况下，读数应介于 12 mV 至 15 mV 之间。如果热电偶输出电压低于 12 mV，则存在显着下降，这意味着它有缺陷，需要更换。

因此，使用上述方法，可以轻松测试热电偶。如果它没有通过这些测试，那么zui好更换它。
