T22系列铂电阻温度传感器
    T22系列温度变送器产品采用PT100作为信号测量元件， 并经过计算机自动测试， 用激光调阻工艺进行了宽温度范围的零点和灵敏度温度补偿。放大电路将传感器信号转换为标准输出信号，充分发挥了传感器的技术优势， 使T22系列温度变送器具有优异的性能。它抗干扰、过载、温度漂移小、稳定性高，具有很高的测量精度，是工业自动化领域理想的温度测量仪表。

产品参数

测量介质:	气体、液体
感温芯片：	pt100、pt1000可选
整体材质：	护管材质、304不锈钢(接触)、滑块法兰ABS工程塑料(接触) 外壳ABS工程塑料
整体重量：	150g
测量量程:	-50-100℃
供电电压:	12~-36VDC
输出信号：	4~20mA、RS485 (标准Modbus-RTU协议)
测量精度:	0.5%FS
环境温度:	-40-85℃
稳定性能:	±0.1%FS/年
防护等级:	IP54
工作条件：	环境温度-40~85℃ 环境湿度0%~95%RH(无冷凝无结露)
接线定义：	两线制、三线制、四线制（可选）
过程连接：	法兰连接
响应时间：	18s(符合IEC60751,0.4/s风速，10℃步进)
功率范围：	电流型≤0.02Us(W) 数字型≤0.015Us(W) 注：Us=供电电压

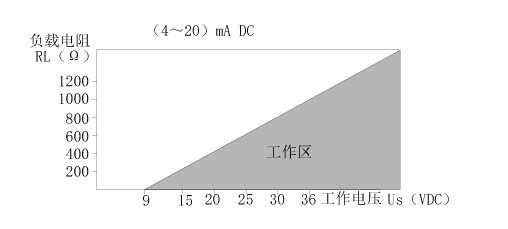

负载特点：	电流型负载≤{（Us-9）/ 0.02（Us-供电电压）}Ω

允许偏差（符合IEC60751）

分度号	精度登记 （class）	测温范围 （℃）	允许公差 （Δt°C)	pt100R 0°C（±Ω）	pt1000R 0°C（±Ω）
PT100/PT1000	1/3B	0～+150	±(0.10+0.0017︱t︱)	0.03	0.03
	A	-70～+300	±(0.15+0.002︱t︱)	0.06	0.6
	B	-200～+500	±(0.30+0.005︱t︱)	0.13	1.3

接线图

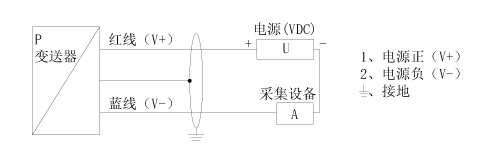

两线制接线图

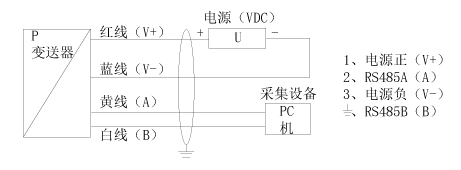

四线制接线图


产品选型

系列号	分度号	精度等级	温度范围	电气定义	线缆规格	线缆材质	线缆颜色	电气连接	线缆长度	探感外径	探感长度

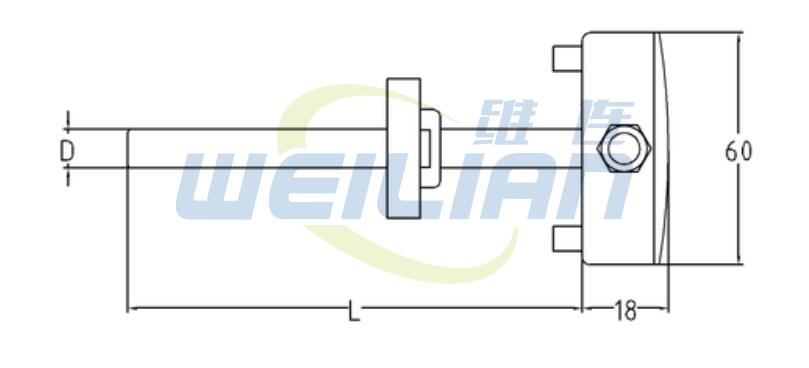

											L=XXmm
										D=Xmm
									EL=XXXXmm
								U=U型端子；O=O型端子；Z=针型端子；Q=多芯连接器;（未标注：默认导体浸锡）
							1=透明白；2=红色；3=白色；4=黑色；5=蓝色；6=黄色；7=紫色；8=灰色；9=棕色；10=绿色；11=橙色
						A=FEP（PFA）;G=硅橡胶；F=PTFE；P=PVC；M=玻纤高温线
					1=0.08mm²；2=0.12mm²；3=0.20mm²；4=0.35mm²；5=0.50mm²；6=0.75mm²
				T=两线制；S=三线制；F=四线制
			L=-200°C~+200°C；M=-70°C~+300°C；H=0°C~+500°C
		Y=1/3B级；A=A级；B=B级
	P1=PT100；P2=PT1000；P3=PT500
产品系列号

产品应用
    T22系列温度开关可满足液压、润滑、传到系列中对于温度控 制的不同要求，用于检测温度是否超过最高限或最低限。
