T14系列铂电阻温度传感器
    概述:T14系列是采用进口薄膜芯片封装，T14系列铂电阻温度传感器用来测量气体、液体、固体等温度传感器。

产品特点

产品参数

测量介质:	气体、液体、固体
输入信号：	PT10、PT100、PT1000、Cu50、Cu100（其他可选）
整体材质：	护管材质、304不锈钢(接触)、滑块法兰ABS工程塑料(接触) 外壳ABS工程塑料
测量量程:	-20-105℃、-50-200℃、-50-260℃、-50-350℃、-200-600℃
供电电压:	12~-36VDC
输出信号：	4-20mA、（1-5V、0-5V）
测量精度:	0.2%
环境温度:	-40-85℃
温度漂移：	≤0.2%FS/℃
响应时间：	≤30s
稳定性能:	±0.1%FS/年
允许误差：	±0.3K+0.005XT
防护等级:	IP65 防尘 防喷水
电气连接：	一体化结构不锈钢壳体、标准霍斯曼接头、航空插头，铠装接线盒
绝缘电阻：	≥100MΩ(250DC时)
材质：	不锈钢304/316L
补偿电缆：	硅胶：环境-50~180℃
	金属网：环境-20~350℃
安装方式：	螺纹连接，拧入式安装不锈钢1.4571

IEC国际标准

热电阻型号	电极材料	温度范围
pt10	铂电阻	-200~850℃
pt100	铂电阻	-200~850℃
pt1000	铂电阻	-200~850℃
Cu50	铜电阻	50~150℃
Cu100	铜电阻	50~150℃

工作原理
T14系列铂电阻温度传感器的测温原理是基于导体或半导体的电阻值随温度变化而变化这一特性来测量温度及与温度有关的参数。热电阻大都由纯金属材料制成，目前应用zui多的是铂和铜，现在已开始采用镍、锰和铑等材料制造热电阻。热电阻通常需要把电阻信号通过引线传递到计算机控制装置或者其它二次仪表上。热电阻是中低温区zui常用的一种温度检测器。

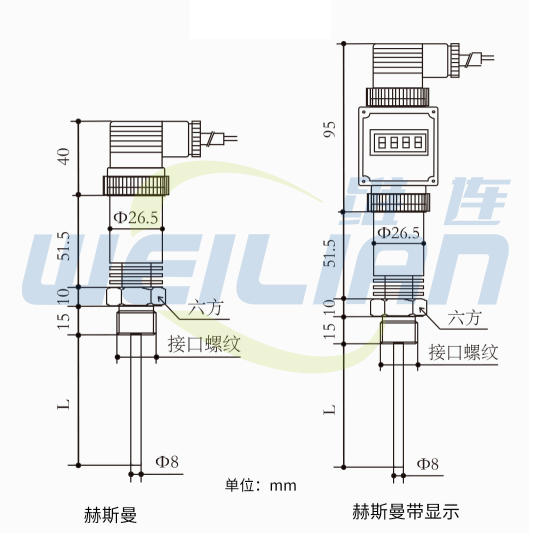

外形尺寸

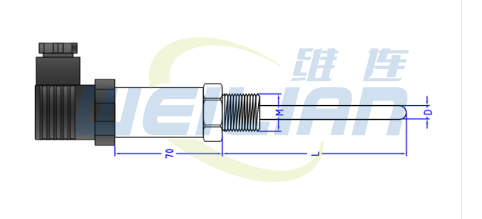

固定螺母型

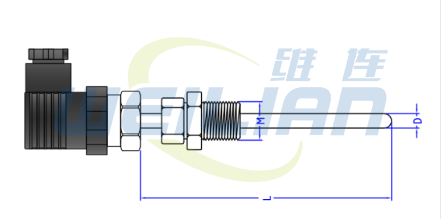

活动螺母性

1.过程连接方式		2.保护管直径
代码	螺纹规格	代码	置入直径
M1	外螺纹M20*1.5	6	Φ6
M2	外螺纹M16*1.5	8	Φ8
M3	外螺纹M27*2	10	Φ10
		16	Φ16
3.插入深度		4.现场显示类型
代码	插入深度（mm）	代码	现场显示类型
L	50、100、150	A	无显示
	200、300、450、	B	LED数码显示
	500、800、1000	C	LCD液晶显示
5.量程范围		备注
代码	量程范围	默认为4-20mA输出，电压输出可定制。
pt100	-50-600℃

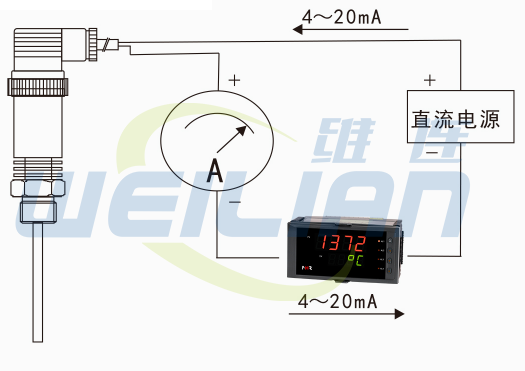

仪表连接

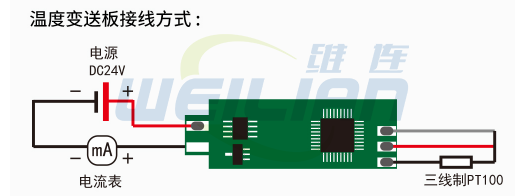

温度变送板连接方式

产品选型

系列号	分度号	精度等级	温度范围	电气定义	线缆规格	线缆材质	线缆颜色	电气连接	线缆长度	探感外径	探感长度
											L=XXmm
										D=Xmm
									EL=XXXXmm
								U=U型端子；O=O型端子；Z=针型端子；Q=多芯连接器;（未标注：默认导体浸锡）
							1=透明白；2=红色；3=白色；4=黑色；5=蓝色；6=黄色；7=紫色；8=灰色；9=棕色；10=绿色；11=橙色
						A=FEP（PFA）;G=硅橡胶；F=PTFE；P=PVC；M=玻纤高温线
					1=0.08mm²；2=0.12mm²；3=0.20mm²；4=0.35mm²；5=0.50mm²；6=0.75mm²
				T=两线制；S=三线制；F=四线制
			L=-200°C~+200°C；M=-70°C~+300°C；H=0°C~+500°C
		Y=1/3B级；A=A级；B=B级
	P1=PT100；P2=PT1000；P3=PT500
产品系列号

产品应用
    T14 系列温度开关可满足液压、润滑、传到系列中对于温度控 制的不同要求，用于检测温度是否超过zui高限或zui低限。
