T10系列防爆型铂电阻温度传感器
   概述:T10系列是采用进口薄膜芯片封装，T10系列铂电阻温度传感器用来测量气体、液体、固体等温度传感器。
   通用型产品-测量范围从-200-1800°C 用户可定义-4.-20mA 输出-可带 HART 协议 -多种过程连接可选 -可加装 4 位 LED/LCD 数显表-全金属外壳。

产品特点

产品参数

1测量介质:	气体、液体、固体
输入信号：	PT10、PT100、PT1000、Cu50、Cu100（其他可选）
测量量程:	-20-105℃、-50-200℃、-50-260℃、-50-350℃、-200-600℃
供电电压:	10~100VDC
输出信号：	4-20mA、（1-5V、0-5V）
测量精度:	0.2%
环境温度:	15-35℃ 相对湿度<80%
温度漂移：	≤0.2%FS/℃
响应时间：	≤30s
稳定性能:	±0.1%FS/年
允许误差：	±0.3K+0.005XT
防护等级:	IP65 防尘 防喷水
绝缘电阻：	≥100MΩ(250DC时)
铜热电阻绝缘电阻:	≥50MΩ·m
材质：	不锈钢304/316L

测量范围及允许误差：

分度号	测温范围	精度等级	允许偏值
Pt100	-200～450℃	A级	±（0.15+0.002｜t｜） ±（0.30+0.005｜t｜）
		B级
Cu50 Cu100	-50～150℃	---	±（0.30+0.006｜t｜）

    注：t为感温元件实测温度绝对值。


热响应时间：

分度号	保护管材质	管径mm	热响应时间
Pt100	304S 1Cr18Ni9Ti	Φ16	＜60S
		Φ12	＜40S
		变截面	＜24S
Cu50 Cu100	304S 1Cr18Ni9Ti	Φ16	＜90S
		Φ12	＜45S
		变截面	＜24S

公称压力：

序号	安装固定形式	公称压力
1	无固定	常压
2	固定螺纹	≤10MPa
3	活动法兰	常压
4	固定法兰	≤2.5MPa
5	活络管接头式	常压
6	11锥形固定螺纹式	≤30MPa

工作端变截面型式热响应时间：＜24S。

φ25mm管径为双层套管。

工作原理
T10系列防爆型热电阻温度传感器的测温原理是基于导体或半导体的电阻值随温度变化而变化这一特性来测量温度及与温度有关的参数。热电阻大都由纯金属材料制成，目前应用zui多的是铂和铜，现在已开始采用镍、锰和铑等材料制造热电阻。热电阻通常需要把电阻信号通过引线传递到计算机控制装置或者其它二次仪表上。热电阻是中低温区zui常用的一种温度检测器。  热电阻主要由接线盒、接线端子、保护管、绝缘套管、电阻丝组成基本结构，并配以各种安装固定装置组成。

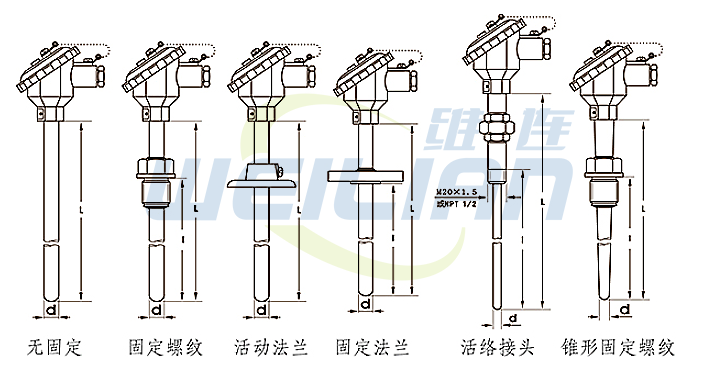

产品尺寸

保护管插入深度

安装固定形式	插入深度I(mm)
无固定	150	200	250	300	350	400	500	750	1000	1500	2000
固定螺纹	150	200	250	300	350	400	500	750	1000	1500	2000
活动法兰	150	200	250	300	350	400	500	750	1000	1500	2000
固定法兰	150	200	250	300	350	400	500	750	1000	1500	2000
锥形固定螺纹式	150	200	250	300	350	400	500
活络管接头1式	250	275	300	350	400	450	550	650	750	900	1100

注：保护管总长：L=l+150；特殊插入深度及其保护管材质可按协议定货

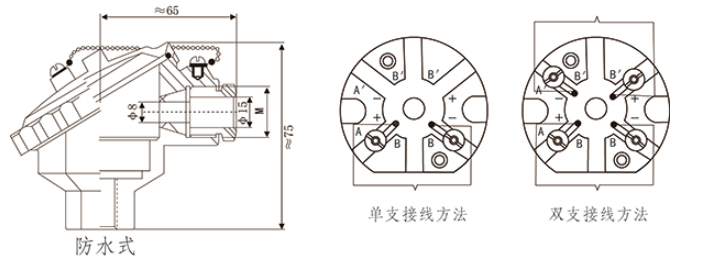

接线盒外形

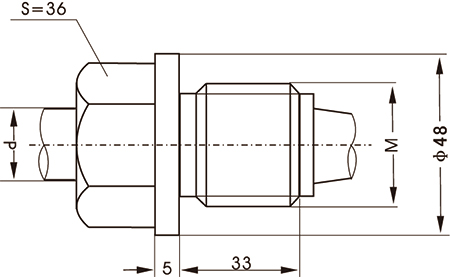

固定螺纹

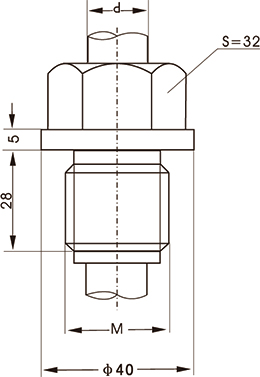

固定螺纹锥形保护管

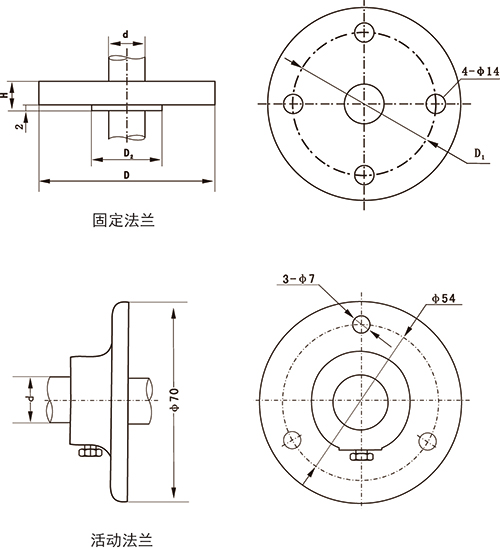

法兰规格
D	D1	D2	H	d
Φ95	Φ65	Φ46	14 16	Φ16
Φ105	Φ75	Φ56
Φ115	Φ85	Φ65	16	Φ20
Φ115	Φ85	Φ65

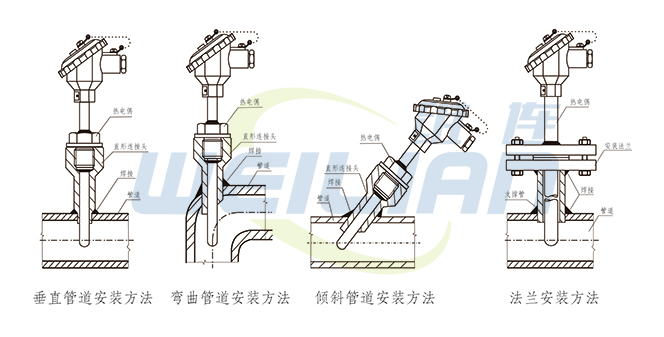

安装示意图

产品选型

系列号	分度号	精度等级	温度范围	电气定义	线缆规格	线缆材质	线缆颜色	电气连接	线缆长度	探感外径	探感长度
											L=XXmm
										D=Xmm
									EL=XXXXmm
								U=U型端子；O=O型端子；Z=针型端子；Q=多芯连接器;（未标注：默认导体浸锡）
							1=透明白；2=红色；3=白色；4=黑色；5=蓝色；6=黄色；7=紫色；8=灰色；9=棕色；10=绿色；11=橙色
						A=FEP（PFA）;G=硅橡胶；F=PTFE；P=PVC；M=玻纤高温线
					1=0.08mm²；2=0.12mm²；3=0.20mm²；4=0.35mm²；5=0.50mm²；6=0.75mm²
				T=两线制；S=三线制；F=四线制
			L=-200°C~+200°C；M=-70°C~+300°C；H=0°C~+500°C
		Y=1/3B级；A=A级；B=B级
	P1=PT100；P2=PT1000；P3=PT500
产品系列号

产品应用
    循环水/冷却、水钢铁工业、 油气工业、机械制造、水处理、玻璃工业
