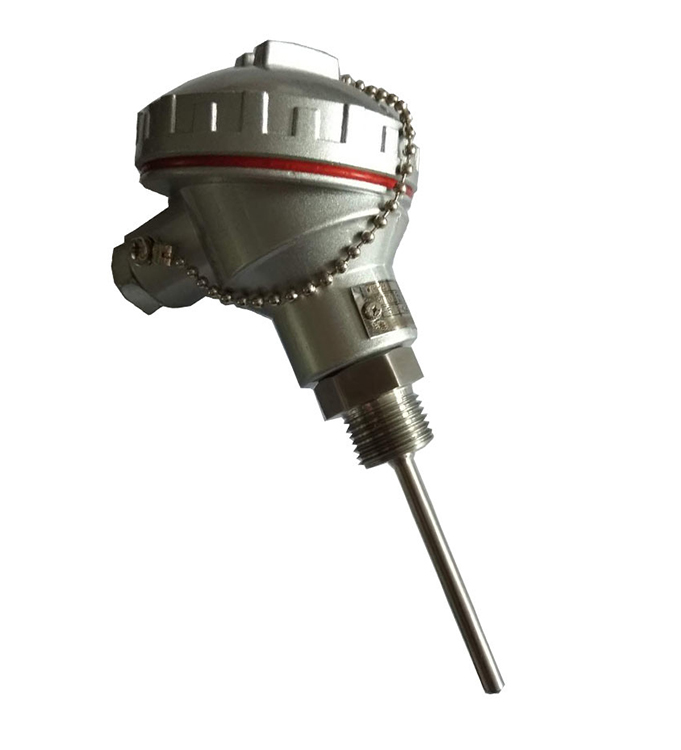

一体化温度传感器的结构及原理

TR系列温度变送器是上海维连电子研制历经20多年持续完善和改进的产品，一体化温度传感器实现了传感器与 变送电路一体化结构。它以热电阻或热电偶作为温度敏感元件，采用专用电路模块， 就地把敏感元件的信号转换成与温度呈线性的标准电流，用一般铜导线即可传输， 不仅节少了贵重的补偿线或电缆，而且有信号传递失真小，抗干扰能力强，可进行 远距离传输等优点。能非常方便的与各种二次仪表或计算机系统配套，实现温度的 测量与控制。

用途
该仪表适用于工业领域，管道、容器中的介质温度，或其它气体、液体的温 度、炉膛温度的检测。

防护类型
普通型：具有防水、防尘性能，可用于室内或室外安装，IP65.
防爆型：经国家级仪器仪表防爆安全监督检验站(NE PSI) 审查防爆安全 性能符合GB3836.1-2000、GB3836.2-2000、GB3836.4-2000标准规定的有关要求， 防爆标志为Ex dI BT 4~T 6(隔爆型) 合格证号 (本质安全型) 合格证号GY B 05674 GY B 05673 ， Ex iaI ICT 4~T 6。

本安型在防爆场合安装，需和经防爆检验站验单位认证的安全栅配套方可使 用于现场存在IC级以下的爆炸性气体混合物的场所。

一体化温度传感器仪表的指示方式
无指示：只输出与温度呈线性的标准电流。
数字表头指示：除输出功能外，仪表还具有液晶数字显示器，指示当前所测温度值，指示单位℃。
指针表头指示：除输出功能外，仪表用指针表头指示输出的电流信号值， 指示量程的0~100%。

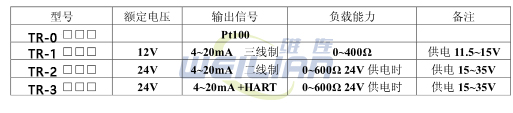

型号规格分类

偏差参数
(1)基本误差：±0.5%(用Pt100传感器)
                     ±1.0%(用热电偶传感器)
                     ±0.2%协议定货
(基本误差是传感器误差与转换电路误差的合成)
(2)电源变化附加误差≤0.025%/10V
(3)负载电阻变化附加识差：24V供电，负载从100业变到500，输出变化<0.005%。

时间常数：<30S(不锈钢护管)

一体化温度传感器使用环境
(1)环境温度：-20~50℃
(2)相对湿度：<90%(25℃时)
(3)无腐蚀性气氛
外型尺寸：仪表壳体为145×95×114

一体化温度传感器原理图

测温元件随温度变化的电信号经线性化电路后，经过放大和电压/电流转换，变成与温度信号相对应的4~20mADC(0~10mADC) 电流信号输出， 在仪表的规定使用范围内，输出信号与温度呈线性变化。
