温度传感器接线方法图

我们在刚接触热热电偶温度传感器时，会遇到热电偶温度传感器接线的问题，不知道热电偶应该如何接线，工业用装配式热电偶作为测量温度的仪器通常和显示仪表 、记录仪表和电子调节器配套使用.它可以直接测量各种生产过程中从0℃到1700℃范围的液体、蒸汽和气体介质以及固体表面的温度。

　　热电偶温度传感器如何接线，如果热电偶温度传感器接线正确，显示的温度就是正确，如果接线的方式不正确，就会是不一样的作用，热电偶在材料的测温过程中，对温度要进行比较准确的测量，以便对整个过程进行有效的控制。尤其是特殊场合，对所测量的温度的准确度要求的很高话。通常这些领域温度的测量通常采用热电偶和传感器来实现。下面是有关温度传感器接线方法图。

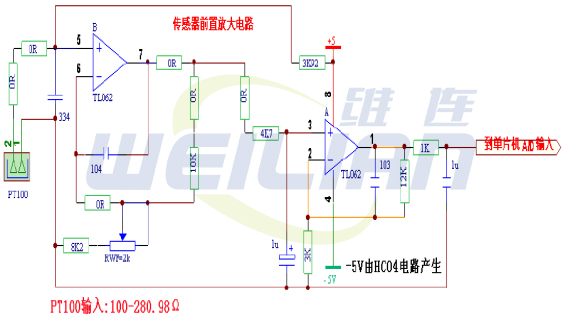

pt100温度传感器是一种以铂（pt）作成的电阻式温度传感器，其将温度变量转换为可传送的标准化输出信号，主要用于工业过程温度参数的测量和控制。

1热电偶式温度表是三线制温度表，那么有两个端子是短链一块的，接线的话是热偶式PT100两根线短接，另外一根接另一个端子，如图5号点与6号点接一块，4号点接另一条线

2温变式温度表及如果pt100铂电阻传感器两条引线，可用1、2表示，那么就可以将1.2接到温度表的1 2号端子上。

3如果没有标号的温度传感器，打开温度表后盖，松开接线部位螺丝，观察接线接头，如下图，用万用表量取电阻传感器三条引线接头之间的阻值。 其中两条之间的阻值应为0，另一条与其他之间的阻值约为100。将此根线标记为3.将标记为3的先接在下图的3接线端上，其他的两根线分别接在1和2接线端上，此两根线可以随便接。
