为什么PT100温度传感器有3根线？

1. PT100温度传感器通常有3根线。简单地说，它是随温度变化的电阻。
2. 它被称为PT100温度传感器，因为在0℃时，它可以测量100欧姆。
3.在环境下大约是138欧姆。
4. 因为每一度的温度电阻都会发生很小的变化,当连接到温度控制器时，导线的附加电阻会导致错误。
5. 为了消除电线的影响，我们至少需要3根电线。
6. 控制器将测量导线电阻并减去它，只留下PT100温度传感器阻力。

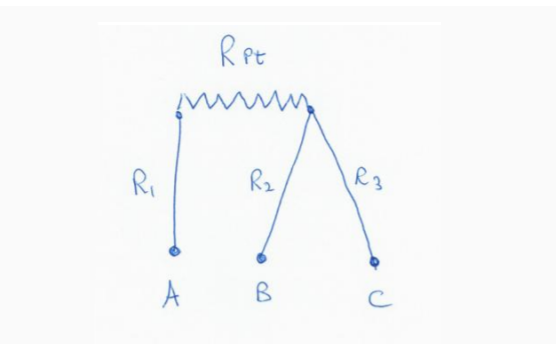

7. 在我们的草图下面，我们有以下电阻，Rpt, R1, R2和R3
8. 数学上，控制器做以下计算…
9. Rpt =“A和B之间的测量”小于“B和C之间测量的电阻”
10. 所以Rpt = (R1 + Rpt + R2) - (R2 + R3)
11. 所以每根电线的连接位置很重要。
12. 通常情况下，这些电线将被上色，这样两根电线是相同的颜色，第三根是不同的。
13. 导线A可以是红色，导线B和导线C可以是另一种颜色，比如黑色
14. 虽然不是很好实践，电工经常延长PT100电线与传统铜线,这很好，但不符合两种颜色的编码一种颜色，另一种颜色。
15. 如果你想要确定哪根导线从哪开始，然后测量电阻,在所有3根电线之间，并使用测量来识别电线。
16. 导线A和导线B之间的测量值将超过100欧姆。
17. 导线A和导线C之间的测量值是相同的。
18. 导线B和导线C之间的测量值很低，只有导线本身的电阻。
19. 现在您已经确定了哪条线是哪条线。现在将它们与适当的连接起来,控制器上的端子。
20.所以控制器上的标记通常是B, B, A
21. 所以这两种颜色在B上另一种颜色在A上
