为什么温度测量很重要？

温度通常是制造中的一个关键因素，也是工业加工中测量zui广泛的变量之一。

它用于燃烧、干燥、冷藏、煅烧、热处理、校准、材料测试和挤压等各种行业，包括石油和天然气、电力、炼油、石化、制药、食品生产等。

在某些过程中，即使是很小的测量错误也可能是破坏性的并且通常成本很高。除此之外，将过程保持在zui佳温度可以带来更高的盈利能力。

电阻温度检测器 (RTD) 被认为是zui准确的温度传感器之一。除了提供非常好的精度外，它们还提供出色的稳定性、可重复性和对电噪声的高度抗扰性。这意味着 RTD温度传感器非常适合过程和工业自动化环境中的应用，尤其是在电机、发电机和其他高压设备周围。

什么是电阻温度检测器？
电阻温度检测器 (RTD) 是一种包含电阻器的温度传感器，电阻值随温度变化；然后可以将其关联以提供温度读数。

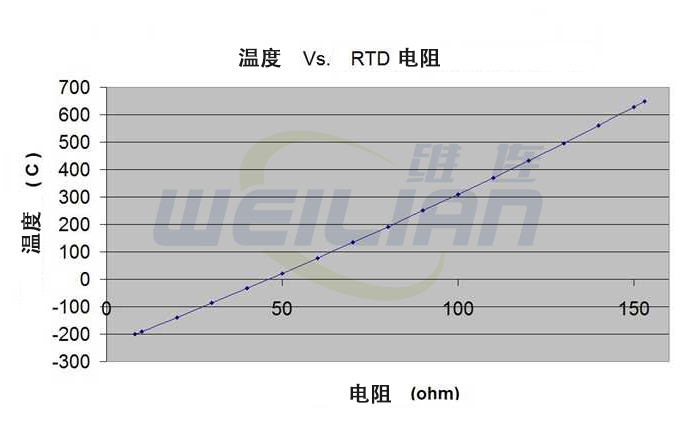

探测器zui常使用铂 (Pt) 制成，因为它在很大的温度范围内以可重复的方式遵循非常线性的电阻-温度关系。

它们也被称为铂电阻温度计 (PRT)。PRT 温度传感器可以是用于低温应用的平膜或用于更高温度应用的绕线。

RTD Pt100温度传感器是zui常见的，在 0°C 时的电阻为 100 欧姆，而 Pt1000 温度传感器在 0°C 时的电阻为 1000 欧姆。由于 Pt1000 具有更高的分辨率，因此它们被认为更准确，这是因为基本 2 线传感器的灵敏度或不确定性降低了，但是使用 3 或 4 线 RTD温度传感器可以进一步降低这种不确定性（请参阅下面的 RTD温度传感器电路） .

1. 平膜探测器
平膜探测器是通过在陶瓷基板上放置一层细铂丝来制造的。然后该元件涂上环氧树脂或玻璃以提供保护。它们是绕线探测器的廉价替代品，响应时间快，但与绕线探测器相比，它们的稳定性较差，温度范围也较低。

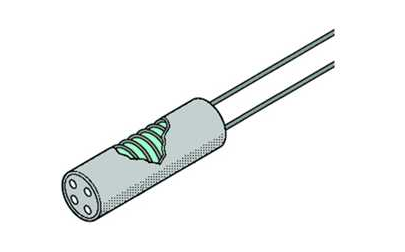

2. 绕线探测器
绕线探测器由一段缠绕在陶瓷或玻璃芯上的细盘绕铂丝组成。它们相对脆弱，通常配有护套以提供保护。与平膜探测器相比，它们在更宽的温度范围内具有更高的准确度，但它们更昂贵。

RTD温度传感器电路
RTD温度传感器不仅仅包含一个元件；该元件只是电路的一部分，该电路由至少两根和zui多四根引线以及任意数量的连接器和附件组成。电路配置可能取决于许多因素。包含：

• 感应区域和仪器之间的距离

• 传感器整个长度的传感环境中的温度

• 连接首选项

• 当前接线配置，例如 4 线传感器将与 3 线配置不兼容

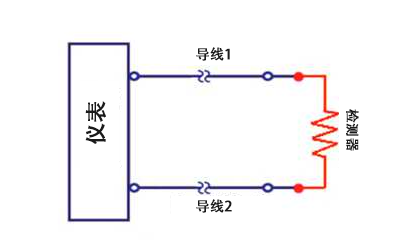

2 线 RTD温度传感器、 是三种电路类型中zui不准确的，因为无法计算或消除检测器和读数之间的引线电阻。这会造成读数的不确定性，因此这些传感器通常仅与短引线一起使用，而在这种情况下，精度不是很重要。2 线 Pt1000s 可用于降低灵敏度和不确定性，但仍不能提供真正准确的读数。

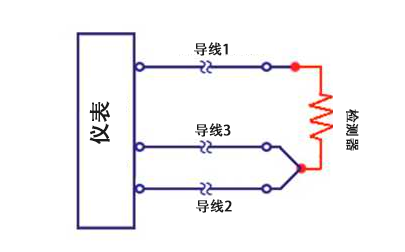

3 线 RTD温度传感器是zui常用的 RTD温度传感器。假设所有三根引线都相同，第三根引线计算整个电路的平均引线电阻并将其从传感器测量中删除。这使得 3 线 RTD温度传感器比 2 线 RTD温度传感器 更准确，但不如 4 线配置准确，但是在具有长引线的电路中，检测器和读数之间的距离很长，可以通过使用3 线结构。

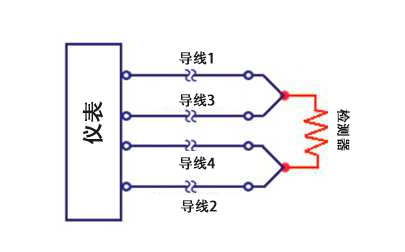

4 线 RTD温度传感器用于要求接近精度的应用。在 4 线 RTD温度传感器中，可以测量并消除每根引线中的实际电阻，留下检测器的精确电阻。4 线电路的工作原理是使用前两根导线为电路供电，而第 3 和第 4 根导线读取每根导线中的电阻，以补偿导线电阻的任何差异。
