电缆和电缆接头问答

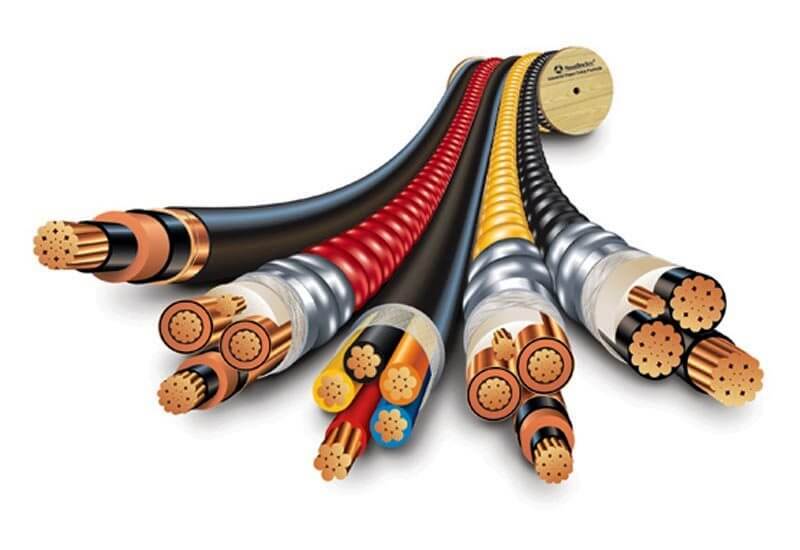

电缆有哪些不同的元素？关于电缆组件和结构细节的基础知识
导体
导体是由铝或铜制成的载流元件，具有指定额定值的特定横截面，电阻/公里在某些指定限制内​​。

电绝缘（电介质）
在导体上提供绝缘以将它们彼此电隔离。使用的各种类型的绝缘材料有：PVC、XLPE（交联聚乙烯）、橡胶等。

绝缘导体称为芯线。一根电缆可能有一个或多个芯线。在多芯电缆中，芯线螺旋绞合在一起。

在双芯、三芯和多芯电缆中，芯线以合适的捻距敷设在一起；zui外层为右手捻向，后续各层以相反的捻向铺设。

内护套
带有绞合线芯的电缆带有通过挤压或缠绕施加的内护套。

确保形状尽可能为圆形。内护套的应用使其紧密贴合铺设的芯线，并且应该可以在不损坏绝缘的情况下将其移除。

内护套的厚度在相关标准中指定，并基于铺设芯材的计算直径。

盔甲
将电线、条带或胶带螺旋地应用在电缆上，以保护电缆免受尖锐物体的穿透、挤压力以及啮齿动物或无聊昆虫的损坏，称为护甲。

在单芯电缆的情况下在绝缘层上施加铠装，在双芯、三芯和多芯电缆的情况下施加在内护套上。

外护套
外护套/护套通常是在铺设或铠装芯上的挤压塑料覆盖层。PVC是一种常见的护套材料。

外护套提供机械、热、化学和环境保护。

外护套未分配电气功能。外护套的颜色通常为黑色。

有哪些不同的电缆类型和类别？
电缆可根据以下分类组合分为多种类型：

●基于电压额定值，如低压、高压、超高压电缆等。
●基于导体材料，铜导体或铝导体。
●基于绝缘材料，如聚氯乙烯绝缘、橡胶绝缘、交联聚乙烯绝缘等。
●铠装或非铠装电缆
●根据护套材料，如PVC护套、橡胶护套、铅护套、铝护套等。
●根据核心数分为单核、二核、三核、三核半、四核、多核等。
●基于导体的横截面。
●基于导体的类型，实心、绞线、扇形等。
从上面可以明显看出，电缆的类型会因所涉及的各种因素而有很大差异。

为了便于识别和描述电缆类型，通常采用某种形式的类型名称。

有了这些名称，用几句话就可以更容易地传达正确类型的电缆。

另请阅读： 电缆密封接头的选择指南

XLPE电缆与PVC电缆的比较
重要的区别在于绝缘材料的额外韧性，特别是能够承受很高的温度而不会因机械压力而变形。

XLPE 更好的物理特性可以减少绝缘厚度，从而减少电缆的整体尺寸。

连续额定温度从 70°C 增加到 90°C，电缆的短路额定温度从 160°C 增加到 250°C。
一般来说，XLPE 绝缘电缆是工业用 PVC 电缆和公共供电系统纸绝缘电缆的竞争替代品。

什么是电缆屏蔽以及为什么需要它？
只有相电压 > 1 kv 的电缆才需要电气屏蔽，并实现以下功能。

●电场的电位分级和限制
●充放电电流的传导
为了满足这些功能，屏蔽通常包括导电层与金属元素的组合。

电应力的大小和绝缘材料对局部放电的敏感程度决定了带导电层的绝缘的屏蔽类型。

高于特定电压时，为了将电场控制在绝缘层内，半导体屏蔽层被施加在导体和绝缘层上。

提供屏蔽以在电缆结构内实现对称的介电场并在短路期间承载电流。通过这种方式，可以消除由与绝缘体相邻的气隙引起的任何放电。

聚乙烯和 EPR 的膨胀系数大约是铜或铝的十倍，当导体处于zui高工作温度 90°C 时，绝缘体和导体表面之间会形成足够大的间隙使放电发生。

通过在导体上施加半导体层，可以消除导体弯曲时在导体周围形成的放电点和任何其他点。

类似地，可以通过在绝缘层上使用屏蔽来消除由叠放铁芯之间的气隙引起的任何放电。

在 1960 年代初期，半导体胶带应用于导体，但此后已被挤出层取代。
这具有提供更光滑表面的优点，并且当它填充导线之间的空隙时，在导体周围形成圆形包络。

通过减少单根导线周围磁力线的集中度，导体周围的电应力降低了 10% 到 15%。

半导体层与绝缘体相容并粘合，典型的标称厚度为 0.7 毫米。

什么是 FRLS H 电缆？
阻燃低烟和低卤素电缆具有改进的阻燃特性，排放的烟雾和有毒气体更少。

特殊功能

●减少火焰传播
●低烟排放
●低酸性气体产生
主要用于护套材料的 FRLS 化合物的配方需要特殊成分。

这些电缆可能具有 PVC 或 XLPE 绝缘层，但护套是基于 PVC 的，经过适当复合以满足 FRLS H 要求。

遵循的一般包装做法是什么？
电缆通常装在木/钢卷筒上。滚筒的法兰上有一个箭头，指示滚筒应滚动的方向。

如果滚筒向相反方向滚动，电缆将展开并变松。

所有桶的存放方式应在它们之间留出足够的空间以便空气流通。

在任何情况下，桶都不应“平放”，即法兰水平放置。

用作导体的不同导体材料有哪些？
导体是由铝或铜制成的载流元件，具有指定额定值的特定横截面，电阻/公里在某些指定限制内​​。

另请阅读： 电缆屏蔽不应在现场设备处接地？

选择特定类型导体的标准是什么？
导体选择取决于各种参数，如 载流量、系统电压、电压降、灵活性、形状和经济性。

zui常用的金属是 铜 和 铝。

导体的电阻 (R) 与横截面积成反比，由下式给出：

R = þ xl / A
在哪里

þ= 导体材料的电阻率。
l=导体长度。
A = 导体的横截面积。

有哪些不同类型的导体？
导体分为不同的等级，导体的柔韧性随着等级数的增加而增加。

这些如下：

1.固定安装电缆：1 类和 2 类
2.灵活：第 5 类和第 6 类
实心导体（1 类）
导体由单根平纹或镀锡退火铜线组成，其横截面为圆形。

尺寸为 1.5 mm2 至 16 mm2 的实心铝导体具有圆形横截面。25 平方毫米及以上的尺寸可以是圆形或异形横截面。

绞合圆形非压实导体（第 2 类）
导体由普通或镀锡退火铜或普通铝制成。

导体中的导线数量不少于标准中规定的相应zui小数量。

绞合压实圆形导体和异形导体（第 2 类）
导体由普通或镀锡退火铜或普通铝制成。

导体中的导线数量不少于标准中规定的相应zui小数量。

软导体（第 5 类和第 6 类）
导体由普通或镀锡退火铜组成。

任何导体中的导线直径均不超过标准中给出的适当zui大值。

有哪些不同类型的绝缘材料？
列出电缆绝缘的重要特性。

什么是热塑性和热固性材料？
提供绝缘以将各个芯彼此电隔离。

应用的绝缘材料必须在指定的温度范围内充分发挥作用，其介电强度应足以承受电应力。

电缆绝缘应具有：
●高介电强度
●低介电常数
●良好的机械性能
●抗衰老
●耐高温性
绝缘材料分为 热塑性 或 热固性。热塑性材料在加热时会失去形状。尽管加热，热固性材料仍能保持其形状。

使用的各种类型的绝缘材料有：PVC、XLPE、橡胶、浸渍纸等。

聚氯乙烯 (PVC)
聚氯乙烯（PVC 或乙烯基）是一种热塑性塑料。PVC 化合物是额定电压为 11000 伏或更低的电缆的标准绝缘材料和所有电缆的护套。

PVC复合物是PVC树脂、增塑剂、填料、稳定剂、润滑剂、颜料的混合物。每种成分的数量和类型决定了其特性。

广泛的电气、物理和化学特性是可能的。

PVC具有良好的电性能。它坚韧、耐火、耐湿、耐磨损。对臭氧、酸、碱、酒精和大多数溶剂的耐受性也足够。

PVC 可以制成耐油和汽油。

PVC 的缺点是介电常数和损耗因数高。
增塑剂损失也会导致硬化和开裂。

交联聚乙烯
交联聚乙烯 (XLPE) 是一种 热固性材料。它是通过将 PE（聚乙烯）与交联剂（如有机过氧化物）复合而成的 。

聚乙烯分子“交联”，形成相互连接的网络。术语“固化”和“硫化”也用于“交联”。

弹性体
弹性材料用于绝缘和护套。它们主要应用于产品必须特别灵活的地方。

如今，电缆行业可以使用多种弹性体。

这使得制造具有特定性能的化合物成为可能，例如耐磨性和耐油性、耐候性和耐热性以及阻燃性，以及良好的整体电气和机械特性。

近年来，经典的弹性材料天然橡胶的重要性有所下降。

取而代之的是，由乙烯和丙烯共聚生产的合成弹性体不断在电缆工程中寻找新的应用领域。这种共聚物，通常被称为 EPR。

橡胶是第一种用于电缆制造的绝缘材料，但已让位于其他绝缘材料，如纸、PVC、XLPE 等。

橡胶仍然被认为是柔性电缆和需要非常小的弯曲直径的电缆的首选绝缘材料。

纸
特定厚度和合适宽度的纸带缠绕在导体周围。组合绝缘层的厚度取决于电缆的额定电压。纸绝缘芯使用大量浸渍非排水化合物干燥和浸渍。

导体/绝缘屏蔽的作用和使用的材料是什么？
导体/绝缘屏的作用
导体屏蔽层是一层 半导体 材料。半导体材料的导电性不足以成为导体，但不会抑制电压。

它“平滑”了导体的表面不规则性。 导体屏蔽使绝缘内部的电压相同。行业规范定义了导体屏蔽的性能。良好的绝缘屏蔽与绝缘一起挤压成型。

该 绝缘屏蔽 由两个部分组成。这些组件是挤压（辅助）屏蔽和金属（主要）屏蔽。

挤压屏蔽由类似于导体屏蔽的半导体层组成。它使绝缘体外侧的电压相同。

初级屏蔽可由金属带、排扰线或同心中性 (CN) 线组成。将初级屏蔽接地会使绝缘接地的外部产生电压。屏蔽的铜通常是裸露的，但也可能涂有铅或锡。

一些初级屏蔽由排扰线和胶带组成。铝和铅也可用作屏蔽。

同心中性线有两个目的。它们用作绝缘屏蔽的金属部件和中性回路电流的导体。它们的横截面积必须确定大小以用作中性导体。

聚氯乙烯绝缘电缆
内导电层由具有高炭黑含量的PVC化合物组成。

对于外导电层，优选覆盖导电胶带。

PE 或 XLPE 绝缘电缆
由于对局部放电具有更高的敏感性，因此可靠的良好粘合间隙和与导电层的无空腔粘合具有zui重要的意义。

内导电层由高分子化合物组成，添加炭黑使其具有导电性。

并且外导电层由半导体化合物与半导体胶带一起形成。

电缆接头问题

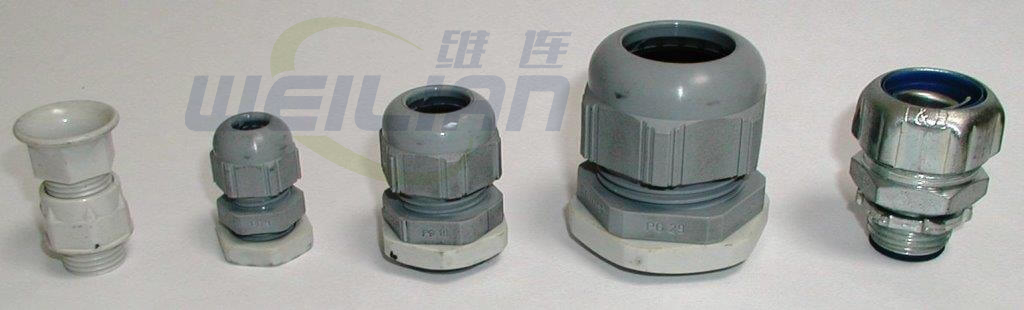

什么是电缆接头？
一种设计用于允许电缆进入电气设备的装置，它提供密封、固定和耳塞、粘合、接地、绝缘、应变消除或所有这些的组合。

压盖应保持其安装的外壳的整体完整性。

如何选择电缆接头？
应在以下几点选择接头

1.电缆类型
2.压盖尺寸
3.应用的入口类型/螺纹规格
4.需要入口保护。
5.材料

什么类型的电缆以及如何使用压盖？
非铠装：非铠装电缆需要在压盖内进行外部密封，以提供入口保护和保持度。

装甲：需要夹紧机构以机械和电气方式终止装甲的压盖。

压盖通常需要通过密封外护套来提供进入保护，并通过夹紧护套来保持。

接头有哪些类型？
1.黄铜室内型压盖
2.黄铜户外型压盖
3.黄铜收紧非铠装电缆接头
4.黄铜防风雨压盖
5.PG 螺纹压盖：
6.工业型压盖

描述接头的类型？
黄铜室内型压盖
图
●该压盖适用于各种类型的电缆，无论是塑料、橡胶、金属还是其他任何类型的电缆。
●应用：干燥室内，适用于所有类型的 SWA 电缆、塑料或橡胶护套电缆。
●黄铜室内密封套适用于单线铠装、塑料或橡胶护套电缆。建议与护罩一起使用以提供额外的进入保护。
●电缆类型：钢丝铠装。
●Amour 夹紧：两部分 Amour 锁。
黄铜户外型压盖

它采用令人惊叹的高品质材料，可用于室外或室内应用，带有各种类型的护套或非护套电缆。

●广泛用于单线铠装的黄铜室内外压盖。
●塑料或橡胶护套电缆。端接和固定电缆铠装和外部密封夹电缆护套，从而确保机械强度和接地连续性。
●CW 黄铜压盖还提供整体接地设施。
●建议使用 PVC 护罩以提供额外的入口保护
应用：
a) 室外或室内，用于所有类型的 SWA 电缆、塑料或橡胶护套电缆。
b) zui适用于 SWA、橡胶塑料（弹性体）护套电缆。
c) 在干燥的室内条件下使用。
d) 无松动部件，安装方便。
e) 节省时间和金钱。

●压盖尺寸：20 毫米至 75 毫米（S 和 L）
●配件：地球标签、PVC 护罩、Neo prime 橡胶和 LSF 橡胶、PVC 垫圈、黄铜锁紧螺母。
●电缆类型：钢丝编织铠装。
●装甲夹紧：三部分（带锁紧螺母）。
黄铜收紧非铠装电缆接头

●镀镍或天然黄铜 A2 型电缆密封套用于各种非铠装或橡胶护套电缆。
●黄铜室内外电缆密封套适用于所有类型的非铠装电缆、塑料或橡胶护套电缆。
应用：
1.用于非铠装弹性和塑料绝缘电缆。
2.需要在电缆外护套上提供密封的室内和室外。
●尺寸 : 公制 – 20mm 至 75mm (S/L)
●配件：接地标签、PVC 护罩、Neo prime 橡胶和 LSF 橡胶、PVC 垫圈、黄铜锁紧螺母。
●电缆类型 : 非铠装
黄铜防风雨压盖

与其他类型的电缆密封套不同，这种类型的电缆密封套可精确用于单铠装各种类型的塑料或橡胶护套电缆。

一旦将密封套固定到所需的电线和电线组件上，这种类型的电缆密封套以其不间断服务而闻名。

●适用于 SWA 或橡胶护套电缆。
●外密封夹住电缆的垫层，可在大多数气候条件下使用。
●防风雨和防水。
●设计有单独的装甲锁环。可提供整体接地装置。
●压盖尺寸：20 毫米至 75 毫米（S 和 L）
应用
1.室外或室内，用于单层铠装、所有类型的 SWA 电缆、塑料或橡胶护套电缆。
2.E1W Gland 是一种防风雨防水电缆密封套
●电缆类型 : 钢丝铠装
●装甲夹紧：三部分装甲锁
●密封技术：压缩位移式
●密封区域：内护套和外护套
PG 螺纹压盖：

镀镍 PG 螺纹电缆密封套是一种定制的螺纹密封套，可满足各行业的需求。

除了圆头 PG 螺纹电缆密封套外，还可根据客户的规格提供六角形密封套或任何其他类似球形矩形或任何其他尺寸的 PG 螺纹电缆密封套。

工业电缆接头

黄铜密封套适用于钢丝编织铠装、塑料或橡胶护套电缆。

端接和固定电缆铠装和外部密封夹电缆护套，从而确保机械强度和接地连续性。

●建议使用 PVC 护罩以提供额外的入口保护
●电缆类型：钢丝编织铠装
●装甲夹紧：三部分（带锁紧螺母）
●密封技术：压缩式。
●适用于钢带铠装、塑料或橡胶护套电缆的黄铜密封套。端接和固定电缆铠装和外部密封夹电缆护套，从而确保机械强度和接地连续性。
●建议使用 PVC 护罩以提供额外的入口保护
●电缆类型 : 钢带铠装
●装甲夹紧：三部分（带锁紧螺母）
●密封技术：压缩式。

单次压缩和双次压缩有什么区别？
●双压盖为进入或离开面板的重型铠装电缆提供额外支撑，而单压盖用于轻型铠装电缆。
●普通电缆接头也称为单压电缆接头。顾名思义，当您拧紧压盖时，仅在电缆铠装处的一处 [花边（即）处进行夹紧或压缩。水分和腐蚀性蒸汽有可能进入密封套，从而进入电缆。
●而在双压缩压盖中，压缩发生在电缆铠装和内护套上。这有点像两个密封。因此，湿气或蒸汽进入的机会被zui小化。因此，这些密封套也称为防风雨电缆密封套或防火电缆密封套。
●单压缩和双压缩的基本区别在于单压缩没有锥体和锥体环。
电缆的机械支撑只是氯丁橡胶橡胶密封件，当您拧紧电缆时。
●在双营压盖中，对电缆的机械支撑只有锥体和锥体环。当我们进行压盖时，电缆铠装位于锥体上，锥体环充当铠装锁。
●根据区域分类使用单压缩和双压缩腺体。那些隶属于石油和天然气行业的人，他们很容易理解区域分类。
●在碳氢化合物明显存在的区域 0 (IIC) 中使用双压缩压盖，因为双压缩压盖的火焰路径比单压缩压盖的情况要多得多。
●这背后的逻辑是，如果电机接线盒内发生任何爆炸，火焰应该无法通过电缆密封套出来以防止火灾危险，但在不存在碳氢化合物的情况下，即没有火灾危险使用 (IIA/IIB) 单压盖。
●它与机械强度无关。即使在 IIC 区域中使用的照明设备中，也使用双压缩压盖。
双压缩压盖由哪些部分组成？
双压缩压盖的零件 –

●接头
●压盖本体 螺母
●锥体
●锥环
●氯丁橡胶密封
●橡胶垫圈
●检查螺母
单压缩压盖由哪些部分组成？
单个 Comp 部件

●接头
●压盖本体 螺母
●氯丁橡胶密封
●橡胶垫圈
●检查螺母
●平垫圈
