热电偶烧毁检测

热电偶zui常见的故障模式是故障断开，也称为“烧坏”。

对于任何具有高输入阻抗的电压测量仪器来说，开路热电偶都是有问题的，因为输入端缺少完整的电路使得可以检测到来自周围源（电源线、电动机、变频电动机驱动器）的电噪声被仪器错误地解释为剧烈变化的温度。

出于这个原因，在没有完整电路的情况下，在热电偶仪器中设计一些用于生成一致状态的措施是明智的。这称为热电偶仪器的烧坏模式。

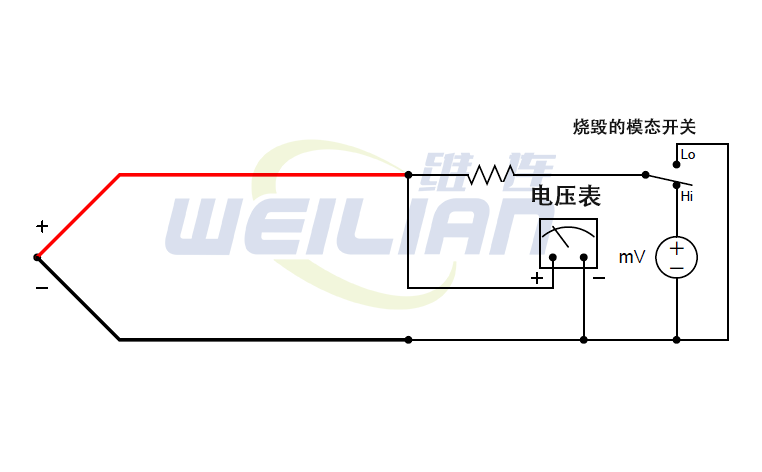

下图显示了配备有烧毁检测功能的简单热电偶电路：

在热电偶开路的情况下，该电路中的电阻器为电流提供路径。它的尺寸在兆欧范围内，以便在热电偶电路完成后的正常操作期间将其影响降至zui低。只有当热电偶断开失败时，通过电阻器的微小电流才会对电压表的指示产生任何实质性影响。

SPDT 开关提供可选的烧毁模式：在热电偶烧毁的情况下，我们可以将仪表配置为读取高温（由仪器的内部毫电压源产生）或低温（接地），具体取决于什么我们认为对应用程序zui安全的故障模式。
