热电阻温度传感器组件

电阻温度检测器 (RTD)是一种温度传感器，它利用金属的电阻随温度变化的原理来测量温度。

在实践中，电流通过位于要测量温度的区域附近的一块金属（RTD 元件或电阻器）传输。

然后通过仪器测量RTD元件的电阻值。然后，根据 RTD 元件的已知电阻特性，将该电阻值与温度相关联。

热电阻组件

铂电阻温度计是利用高纯铂丝电阻随温度变化的电温度计。这种变化是可预测的，从而能够进行准确的测量。

它们很灵敏，并且使用精密的设备，通常可以在 1°C 的千分之一以上进行测量。温度系数定义了电阻随温度变化的程度，单位为 ohms / ºC。

温度系数越大，对于给定的温度变化，电阻变化越大。同样，随着 RTD温度传感器 电阻元件的温度升高，以欧姆 (Ω) 为单位测量的电阻也会增加。RTD 元件通常根据它们在零摄氏度 (0° C) 下的电阻（以欧姆为单位）进行指定。

zui常见的 RTD 规格是 100 Ω，这意味着在 0° C 时，RTD 元件应具有 100 Ω 的电阻。
RTD 通常是相当线性的，但是，温度系数在工作范围内确实会发生变化。作为指示，铂的温度系数在 0 到 100 ºC 的范围内平均为 0.00385，但在同一范围内变化约 2%。

什么是 PT100、PT500、PT1000
它们是由铂制成的所有类型的 RTD（电阻温度检测器）传感器。Pt100 温蒂传感器在 0°C 时的电阻为 100 欧姆，是迄今为止zui常见的 RTD 传感器类型。

在PT500温蒂传感器在0℃下具有500欧姆的电阻和的Pt1000温度传感器具有在0℃下1000欧姆电阻。

这些传感器通常安装在某种类型的保护套或安装件中以形成探头，这些通常称为 PRT（铂电阻温度计）或 RTD 探头。

RTD温度传感器优点和局限性

RTD温度传感器 是zui准确的温度传感器之一。它不仅提供了良好的精度，而且还提供了出色的稳定性和可重复性。RTD 也相对不受电噪声的影响，因此非常适合工业环境中的温度测量，尤其是电机、发电机和其他高压设备周围的温度测量。

工业应用中的 RTD 很少在 660 °C 以上使用。在高于 660°C 的温度下，防止铂金被温度计金属护套中的杂质污染变得越来越困难。

2 线、3 线或 4 线 RTD温度传感器？

一个简单的经验法则是，RTD 的导线越多，精度就越高。参考关于 RTD温度传感器 接线配置 2 线、3 线或4 线 RTD 的说明。

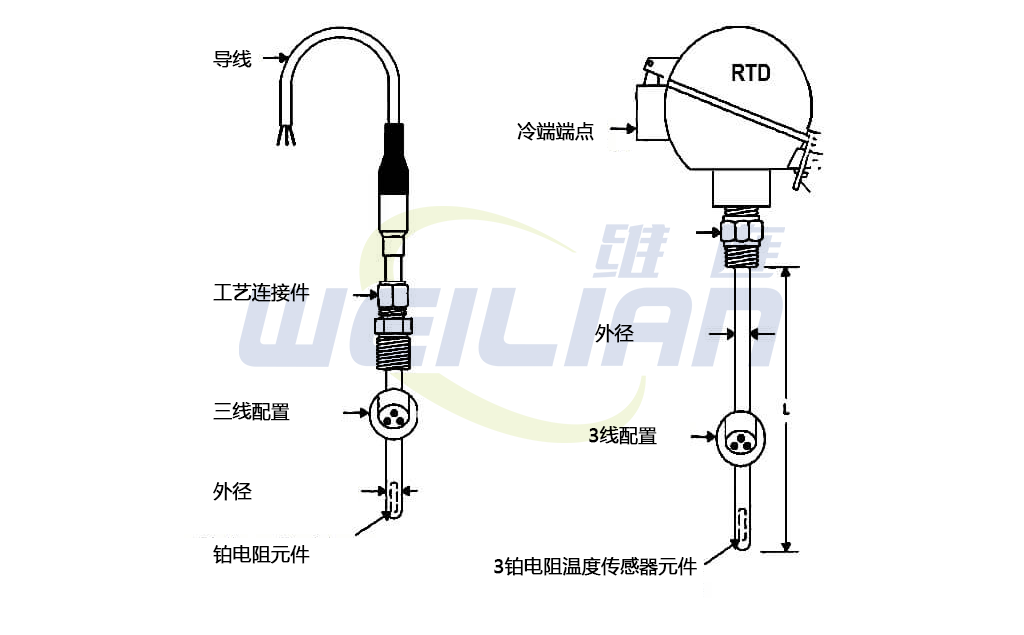

RTD温度传感器的常见组件有哪些？

RTD铂电阻元件：
这是 RTD 的实际温度感应部分。元素的长度范围从 1/8" 到 3"。有很多选择。标准温度系数为 0.00385 的 alpha，0°C 时的标准电阻为 100 Ω。

热电阻外径：
zui常见的外径在国际是 1/4 英寸，在其他应用是 6 毫米 (.236 英寸)。但是，外径范围从 0.063" 到 0.500"

RTD温度传感器管材：

316 不锈钢通常用于高达 500° F 的组件。 高于 500° F 时，建议使用 Inconel 600。

RTD 温度传感器工艺连接：

工艺连接配件包括与热电偶一起使用的所有标准配件（即压缩、焊接、弹簧加载等）。

RTD温度传感器接线配置：

RTD温度传感器 有 2、3 和 4 线配置。3 线配置是zui常见的工业应用。铁氟龙和玻璃纤维是标准的电线绝缘材料。

Teflon 具有防潮性，可在高达 400° F 的温度下使用。 玻璃纤维可在高达 1000° F 的温度下使用。

RTD冷端端接：
RTD 可以在冷端端接插头、裸线、端子头和热电偶常见的任何参考结。
