绿腐病如何影响 K型热电偶温度传感器

当 K 型热电偶暴露于大约 800°C 至 1,260°C之间的温度以及氧气浓度较低时，绿腐病zui为明显。这个问题会导致负漂移、测量不准确，甚至由于脆化引起的破损而导致开路。 在氧气供应充足或根本没有氧气的应用中，不会发生绿腐病。

价格低廉、响应速度快、坚固耐用且自供电的工业热电偶是温度测量的首选，并广泛用于许多应用。热电偶包括两根由不同金属（合金）制成的导线（腿），在一端汇合在一起形成测量点（热结）。

热电偶有多种类型，用字母表示。由于导体的特定配对，每种类型都具有不同的温度与 EMF（电动势）特性。一些热电偶在较低温度下性能更好，而另一些热电偶甚至在更高的温度下才记录到太多的 EMF。

zui常用的热电偶是 K 型，它在很宽的温度范围内工作良好 - 从 -200°C 到 1,260°C。它的正极由镍铬 (NiCr) 合金制成，而负极由镍铝 (NiAl) 合金（铁磁性）制成。

尽管 K 型热电偶坚固耐用且经久耐用，但与所有热电偶一样，它们会随着时间的推移和工作条件的不同而失去精度。“绿腐病”是影响这种通用温度测量设备的问题之一。

什么是绿腐病？

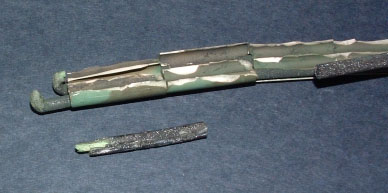

绿腐病的例子

绿腐病是铬氧化的别称。它出现在高温情况下——通常在 800 ° C 和 1,260 ° C之间——并且当该过程发生在低氧环境中时。NiCr 腿表面上的氧化层通常可以防止其氧化。但是在氢气或其他还原剂的存在下，铬的氧化会加速。结果是正极腿上有一层鳞状绿色腐蚀。

随着氧化侵蚀铬，通常非磁性的 NiCr 腿变成磁性的，导致参考结（冷结）处的热电电压降低。腐蚀越大，负电压漂移越大，从而导致显着的温度测量误差。绿色腐烂也会使 NiCr 腿更脆。如果不检查腐蚀，正极腿可能会断裂，打开电路并使设备无法运行。

如何处理绿腐病

预防措施可以zui大限度地减少绿腐病的形成，从而确保准确的温度测量并延长 K 型热电偶的使用寿命。这些步骤包括：

清洁和/或去除热电偶保护管或热电偶套管内部的任何还原性化合物。

向热电偶套管引入额外的氧气。

将惰性气体引入热套管。

在热电偶中加入牺牲性吸氧钛导体。

使用矿物绝缘 (MI) 护套电缆。

这些预防措施可以zui大限度地减少——但不能消除——氧化铬的形成。这就是为什么 K 型热电偶zui适合在氧化或惰性气体环境中应用的原因。为了在低氧环境中进行精确的温度测量，zui好使用另一种类型的热电偶。例如，N 型热电偶的范围与 K 型热电偶相当，但其正极由镍硅合金制成，硅增加了一层防腐蚀保护。

热电偶是理想的温度测量解决方案。但是，为避免绿腐病和其他问题，用户应谨慎选择适合其应用程序的应用程序。维连 生产多条热电偶系列。联系维连 的专家，获取有关哪种热电偶是您应用的zui佳选择的专家建议。电话/微信18717811268 黄工 sales@weilianchina.com
