温度传感器定义、工作原理和类型(3)

2021-06-25       来源:www.weilianchina.com
温度传感器定义、工作原理和类型 上海维连电子温度传感器定义、工作原理和类型
热电偶

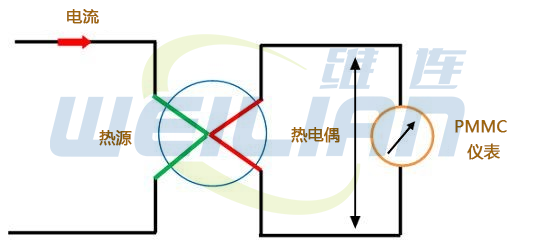

热电偶是一种温度传感器,由焊接在一起的不同金属(例如康铜和铜)的两个结点组成。一个结保持在固定温度,称为参考(冷)结,另一个是测量(热)结。两个结之间的这种温差会在结上产生电压,用于测量温度。这种现象被称为塞贝克效应,其中沿着导线形成温度梯度,从而产生电磁场(EMF)。热电偶产生的电压是温度变化的函数。
温度传感器定义、工作原理和类型 上海维连电子
热电偶的主要特性
尽管各种类型的热电偶之间存在差异,但它们的特性通常位于以下几项中:

与 RTD 和热敏电阻(-200 o C 至 +2000 o C 以上)相比,它们的主要优势是具有更广的温度测量范围。
它们是 有源传感器,这意味着它们不需要任何外部源来测量温度,如热敏电阻和 RTD。
它们比热敏电阻和 RTD 更实惠。
与热敏电阻和 RTD 相比,它们的精度较低;因此,它们通常不用于高精度应用。

热电偶类型
合金的特定组合已成为常见的行业标准。组合的确定取决于费用、可用性、可及性、熔点、化学特性、耐久性和生产。有几种类型zui适合各种应用。它们是根据所需的温度范围和灵敏度定期选择的。低灵敏度热电偶(B、R 和 S 型)的分辨率相应较低。其他选择标准包括热电偶物质的化学惰性以及它是否具有磁性。下面列出了常规热电偶类型,首先是正极,然后是负极。

镍合金热电偶
E型
J型
K型
M型
N型
T型
铂/铑合金热电偶
B型
R型
S型
钨/铼合金热电偶
C型
D型
G型
应用
热电偶适用于从 -270 °C 到 3000 °C 的较宽温度范围内进行测量(在不活跃的气氛中短暂停留)。应用包括熔炉、柴油发动机、燃气轮机排气、其他制造过程和雾化装置的温度测量。它们很少适用于需要以高精度测量较少温度变化的应用,例如,0-100 °C 范围内,精度为 0.1 °C。对于此类应用,热敏电阻、硅带隙温度传感器和电阻温度计更合适。

集成温度传感器的主要特点

它们是线性温度传感器
它们非常实惠
它们的工作温度范围很小,介于 0 – 200 o C 之间,这是它们的主要缺点。
