工业设备pt100铂电阻温度传感器
工业设备pt100铂电阻温度传感器
概述:T工业设备pt100铂电阻温度传感器：是zui为常见的一种铂电阻温度传感器安装方式，适用于各行各业，其设计目的主要用于管道内部介质的温度测量。
产品参数
| 测量介质: | 气体、液体、固体 |
| 传感器： | PT10、PT100、PT1000、Cu50、Cu100（其他可选） |
| 整体材质： | 不锈钢304/316L(接触) |
| 测量量程: | -20-105℃、-50-200℃、-50-260℃、-50-350℃、-200-600℃ |
| 供电电压: | 3~5.5VDC |
| 输出信号： | 热电阻信号 0.1-20mA、（1-5V、0-5V） |
| 规定螺纹： |
M5 M6 M8 M10 M12 M14 M20 G1/4G1/2 NPT1/4 NPT1/2 …… 或指定
|
| 探头长度： | 10～2000mm 可定制 |
| 探头直径： | 2 3 4 5 6 8 10 ……20 或指定 |
| 测量精度: | A级 B级 |
| 环境温度: | -40-85℃ |
| 温度漂移： | ≤0.2%FS/℃ |
| 响应时间： | ≤30s |
| 稳定性能: | ±0.1%FS/年 |
| 允许误差： | ±0.3K+0.005XT |
| 防护等级: | IP67 防尘 防喷水 |
| 电气连接： | U型O型针型端子、定制、直接出线、冷压接头、薄片插座式或多针脚连接器 |
| 绝缘电阻： | ≥100MΩ(250DC时) |
| 耐压标准： | ≥0.5MP |
| 缆线材质： | 热缩管、PVC管、玻璃纤维管、铁氟龙管 |
| 安装方式： | 管，法兰，螺纹（1/2" NPT，M8，M10）， 定制 |

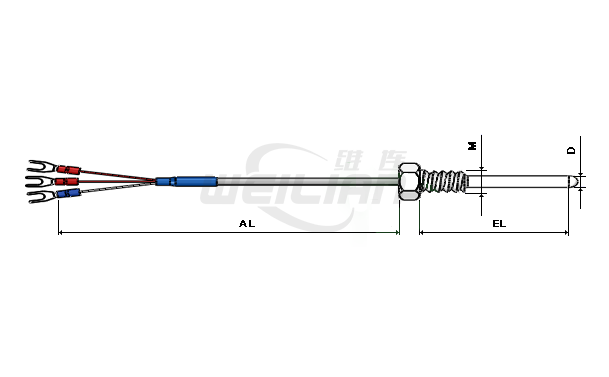

产品尺寸
产品选型
| 系列号 | 分度号 | 精度等级 | 温度范围 | 电气定义 | 线缆规格 | 线缆材质 | 线缆颜色 | 电气连接 | 线缆长度 | 探感外径 | 探感长度 |
| L=XXmm | |||||||||||
| D=Xmm | |||||||||||
| EL=XXXXmm | |||||||||||
| U=U型端子；O=O型端子；Z=针型端子；Q=多芯连接器;（未标注：默认导体浸锡） | |||||||||||
| 1=透明白；2=红色；3=白色；4=黑色；5=蓝色；6=黄色；7=紫色；8=灰色；9=棕色；10=绿色；11=橙色 | |||||||||||
| A=FEP（PFA）;G=硅橡胶；F=PTFE；P=PVC；M=玻纤高温线 | |||||||||||
| 1=0.08mm²；2=0.12mm²；3=0.20mm²；4=0.35mm²；5=0.50mm²；6=0.75mm² | |||||||||||
| T=两线制；S=三线制；F=四线制 | |||||||||||
| L=-200°C~+200°C；M=-70°C~+300°C；H=0°C~+500°C | |||||||||||
| Y=1/3B级；A=A级；B=B级 | |||||||||||
| P1=PT100；P2=PT1000；P3=PT500 | |||||||||||
| 产品系列号 | |||||||||||
