端面压簧pt100铂电阻温度传感器
端面压簧pt100铂电阻温度传感器概述:
端面压簧pt100铂电阻温度传感器 由特殊处理的丝材（铜或铂丝）绕制，它们紧巾在温度计前端，与一般轴向热电阻相比，端面热电阻能更正确和迅速地反映被测端面的实际温度状况，它的制作方法很多，品种形式多样，适合于电厂汽轮机及电机轴瓦或其它机体表面测温。
产品特点
●能弯曲，便于安装
●机械性能好、耐振，抗冲击
● 使用寿命长
产品参数
| 测量介质: | 气体、液体、固体 |
| 传感器： | PT10、PT100、PT1000、Cu50、Cu100（其他可选） |
| 整体材质： | 不锈钢304/316L(接触) |
| 测量量程: | -20-105℃、-50-200℃、-50-260℃、-50-350℃、-200-600℃ |
| 供电电压: | 3~5.5VDC |
| 输出信号： | 热电阻信号 0.1-20mA、（1-5V、0-5V） |
| 测量精度: | A级 B级 |
| 公称压力: | 常压 |
| 温度漂移： | ≤0.2%FS/℃ |
| 响应时间： | ≤30s |
| 稳定性能: | ±0.1%FS/年 |
| 允许误差： | ±0.3K+0.005XT |
| 缆线材质： | 热缩管、PVC管、玻璃纤维管、铁氟龙管 |
| 安装方式： | 管，法兰，螺纹（1/2" NPT，M8，M10）， 定制 |

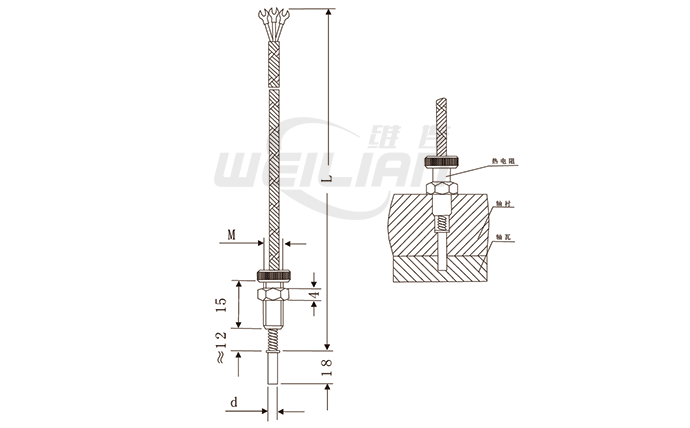

产品尺寸
产品选型
| 系列号 | 分度号 | 精度等级 | 温度范围 | 电气定义 | 线缆规格 | 线缆材质 | 线缆颜色 | 电气连接 | 线缆长度 | 探感外径 | 探感长度 |
| L=XXmm | |||||||||||
| D=Xmm | |||||||||||
| EL=XXXXmm | |||||||||||
| U=U型端子；O=O型端子；Z=针型端子；Q=多芯连接器;（未标注：默认导体浸锡） | |||||||||||
| 1=透明白；2=红色；3=白色；4=黑色；5=蓝色；6=黄色；7=紫色；8=灰色；9=棕色；10=绿色；11=橙色 | |||||||||||
| A=FEP（PFA）;G=硅橡胶；F=PTFE；P=PVC；M=玻纤高温线 | |||||||||||
| 1=0.08mm²；2=0.12mm²；3=0.20mm²；4=0.35mm²；5=0.50mm²；6=0.75mm² | |||||||||||
| T=两线制；S=三线制；F=四线制 | |||||||||||
| L=-200°C~+200°C；M=-70°C~+300°C；H=0°C~+500°C | |||||||||||
| Y=1/3B级；A=A级；B=B级 | |||||||||||
| P1=PT100；P2=PT1000；P3=PT500 | |||||||||||
| 产品系列号 | |||||||||||
帮我选型
扫码添加黄工微信
产品应用
端面压簧pt100铂电阻温度传感器适合于电厂汽轮机及电机轴瓦或其它机体表面测温。
文档下载： 端面压簧pt100铂电阻温度传感器
