1.产品概述

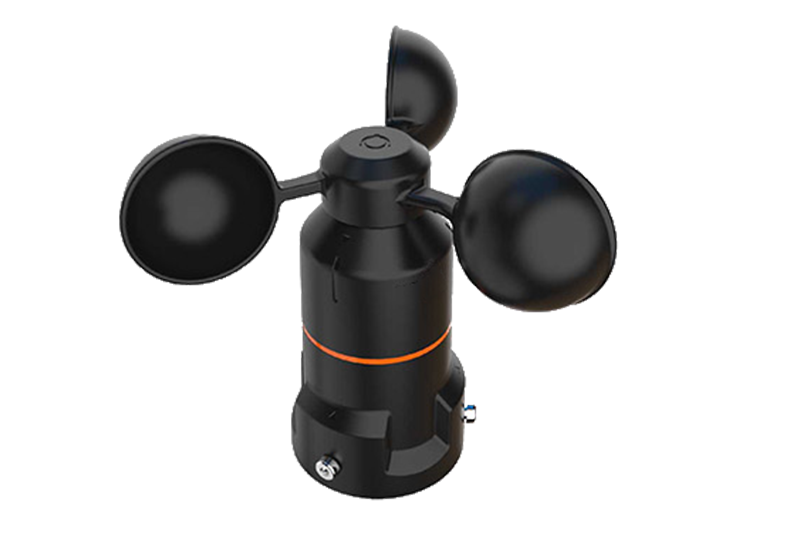

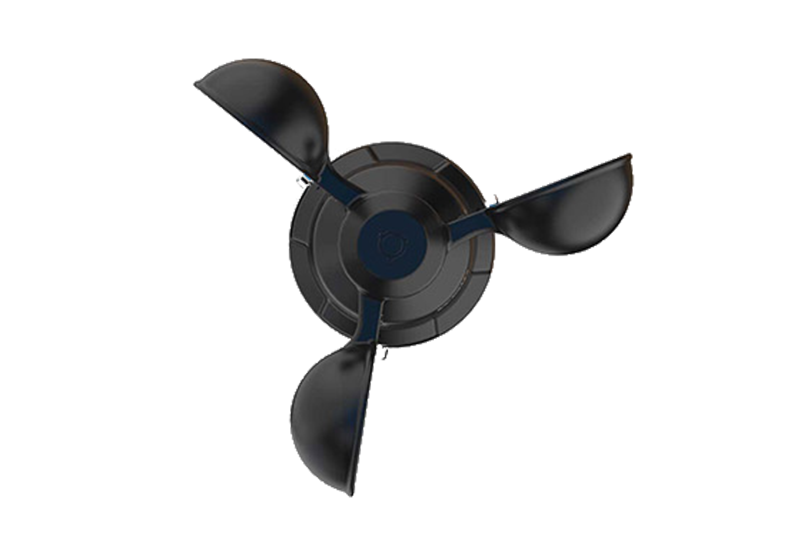

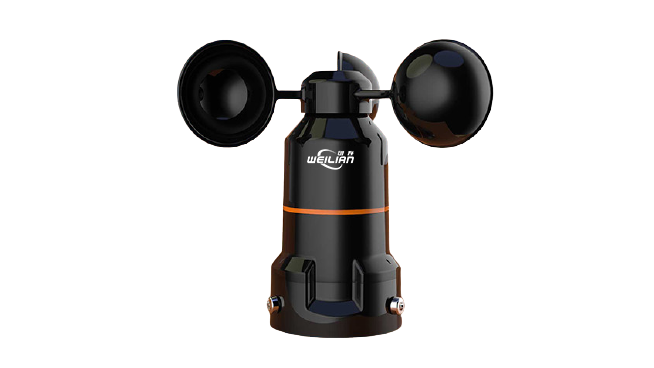

FS-01系列风速传感器，外型小巧轻便，便于携带和组装，三杯设计理念可以有效获得外部环境信息，壳体采用优质聚碳材质，同时配合内部顺滑的轴承系统，确保了信息采集的精确性。被广泛应用于温室、环境保护、气象站、船舶、码头、养殖环境的风速测量。
- 产品参数
|
参数 |
技术指标 |
|
风速测量范围 |
0-30m/s |
|
风速测量精度 |
±1m/s |
|
响应时间 |
小于5秒 |
|
波特率 |
9600 |
|
通讯端口 |
RS485 |
|
供电电源 |
12V-24VDC |
|
耗电 |
<1W |
|
运行温度 |
-30-80℃ |
|
工作湿度环境 |
0-100%RH(15-95%RH) |
4.硬件连接
4.1 设备安装前检查
安装设备前请检查设备清单
|
名称 |
数量 |
|
高精度传感器 |
1台 |
|
风速485线 |
1条 |
|
12V防水电源 |
1台（选配） |
|
USB转485设备 |
1台（选配） |
|
保修卡/合格证 |
1份 |
4.2 接线方式
|
|
线色 |
说明 |
|
电源 |
红 |
电源正 |
|
黑 |
电源负 |
|
|
通信 |
黄 |
485A |
|
绿 |
485B |
- 安装方式
采用法兰安装，螺纹法兰连接使风速传感器下部管件牢牢固定在法兰盘上，底盘的圆周上开四个的
安装孔，使用螺栓将其紧紧固定在支架上，使整套仪器保持在zui佳水平度，保证风向数据的准确性，
法兰连接使用方便，能够承受较大的压力。
6.固定方式

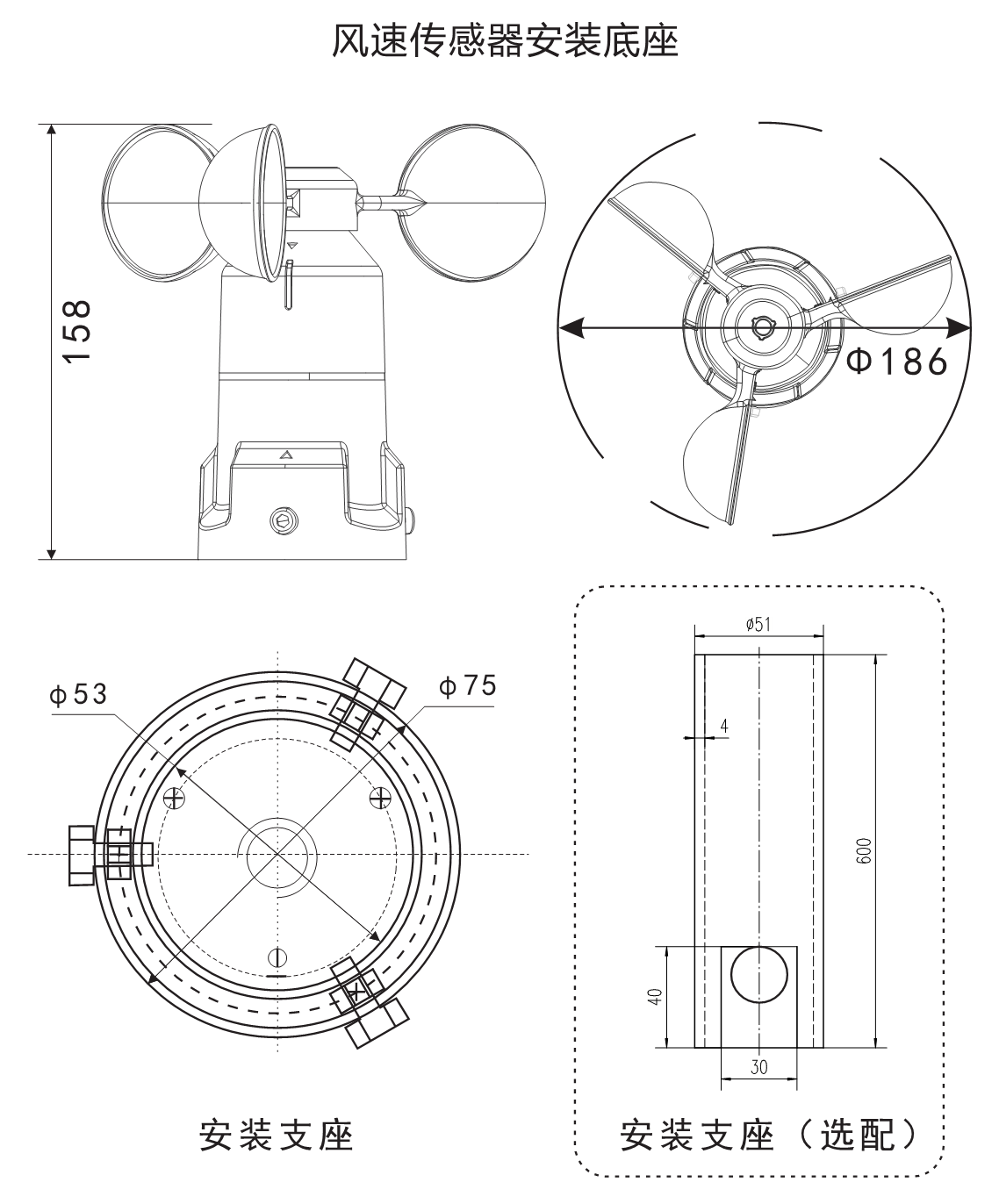

传感器尺寸如下图所示：
- 通信协议
7.1通信基本协议
|
参参数数 |
内容 |
|
编码 |
8位 |
|
数据位 |
8位 |
|
奇偶校验位 |
无 |
|
停止位 |
1位 |
|
错误校验 |
CRC冗长循环码 |
|
波特率 |
2400bps/4800bps/9600bps可设， 出厂默认为9600bps |
|
编码 |
8位二进制 |
7.2数据帧格式定义
采用Modbus-RTU通询规约， 格式如下：
初始结构>=4字节的时间
地址码=1字节
功能码=1字节
数据区=N字节
错误校验=16位CRC码
结束结构>=4字节的时间
地址码：为变送器的地址，在通询网络中是唯一的(出厂默认0x01)。
功能码：主机所发指令功能提示，本变送器只用到功能码0x03(读取存器数据)
数据区：数据区是具体通询数区， 注意16bits数据高字节在前。
CRC码：二字节的校验码。
问询帧
|
地址码 |
功能码 |
寄存器起始地址 |
寄存器长度 |
校验码低位 |
校验码高位 |
|
1字节 |
1字节 |
2字节 |
2字节 |
1字节 |
1字节 |
应答帧
|
地址码 |
功能码 |
寄存器起始地址 |
寄存器长度 |
校验码低位 |
校验码高位 |
|
1字节 |
1字节 |
2字节 |
2字节 |
1字节 |
1字节 |
寄存器地址
|
寄存器地址 |
PLC组态地址 |
内容 |
操作 |
|
0000H |
40001 |
风速(单位0.1m/s) |
只读 |
|
0100H |
40101 |
设备地址(0-252) |
读写 |
|
0101H |
40102 |
波特率(2400/4800/9600) |
读写 |
通信协议实例级解释
读取设备地址0x01的风速值
问询帧
|
地址码 |
功能码 |
寄存器起始地址 |
寄存器长度 |
校验码低位 |
校验码高位 |
|
0x01 |
0x03 |
0x00,0x00 |
0x00,0x01 |
0x84 |
0x0A |
应答帧（例如读到风速值为2.3m/s）
|
地址码 |
功能码 |
寄存器起始地址 |
寄存器长度 |
校验码低位 |
校验码高位 |
|
0x01 |
0x03 |
0x02 |
0x00,0x17 |
0xB8 |
0x41 |
风速：
0017H（十六进制）=23=>风速=2.3m/s
注意事项
请检查包装是否完好，并核对变送器型号与规格是否与您选购的产品相符；如有问题请尽快与我公司联系。
使用前请确认：电源输出电压是否正确；电源的正、负与产品的正、负接线方式；并详细阅读产品说明书或咨询我公司。接线发生任何错误都会使变送器发生不可逆转的损坏。
3.6质保与售后
质保条款遵循上海维连电子科技有限公司传感器售后条款，对于传感器主机电路部分质保两
年，气敏类探头质保一年，配件(外壳/插头/线缆等)质保三个月。
