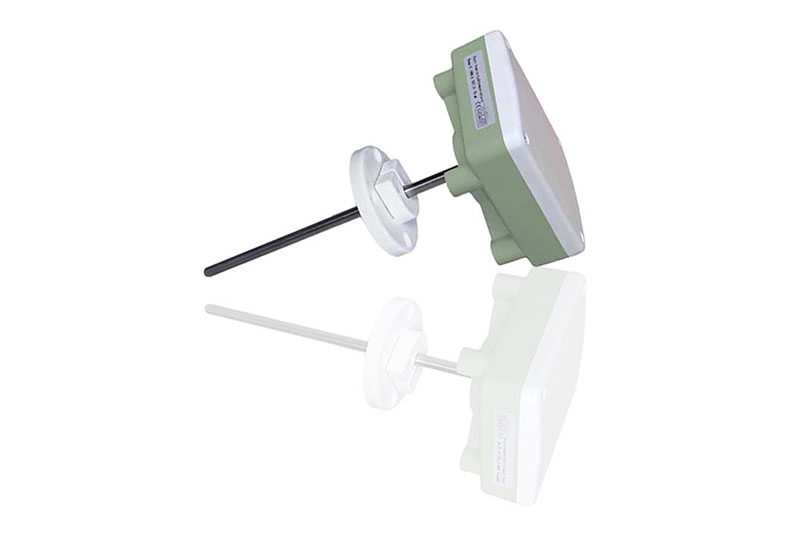

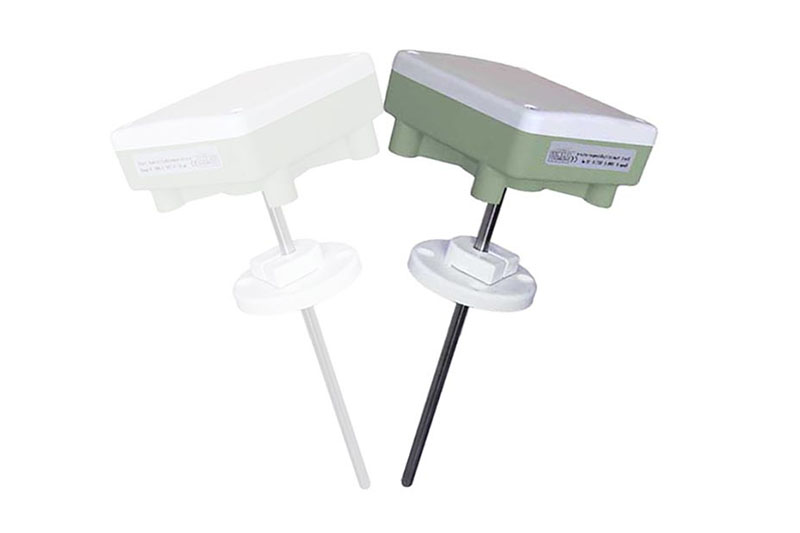

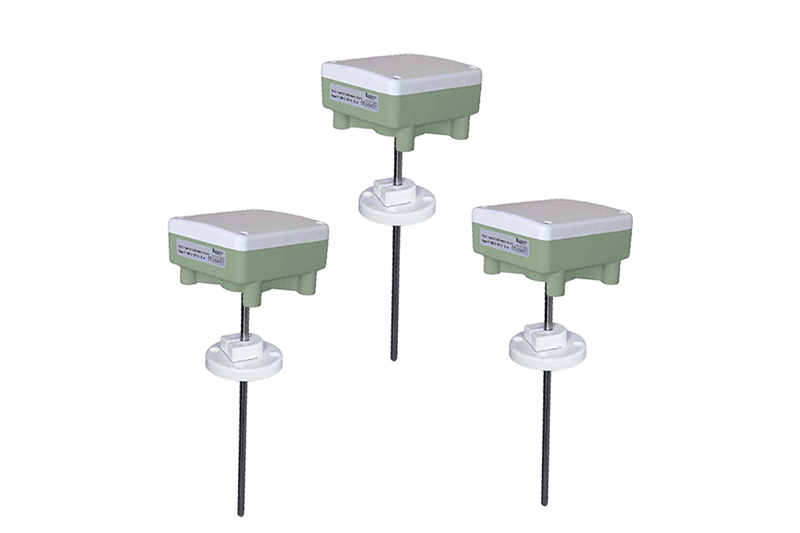

SF30面风速传感器
测量原理：基于热膜风速原理，传感元件为森创公司特殊设计。
产品特点：
对极低风速有极灵敏的响应，接近 0m/s 空气速率的准确测量。传感器在 12-28VDC 供电下，输出为 4-20mA、0-5V 或 0-10V线性信号。采用整体的热膜风速元件，元件表面具有玻璃保护层， 使得传感器探头具有较好的抗振、抗污染、抗潮气能力，可靠性远远好 于传统的热线式风速传感器和其他普通的热膜风速传感器。传感器具 有多种安装结构，根据不同的应用场合，选择不同探头结构，可以方 便的将探头固定在被测气流流场内的合理位置，以取得稳定的信号输 出。精确的线性修正电路设计和详细的校准流程，使得 STF30
对极低风速有极灵敏的响应，接近 0m/s 空气速率的准确测量。传感器在 12-28VDC 供电下，输出为 4-20mA、0-5V 或 0-10V线性信号。采用整体的热膜风速元件，元件表面具有玻璃保护层， 使得传感器探头具有较好的抗振、抗污染、抗潮气能力，可靠性远远好 于传统的热线式风速传感器和其他普通的热膜风速传感器。传感器具 有多种安装结构，根据不同的应用场合，选择不同探头结构，可以方 便的将探头固定在被测气流流场内的合理位置，以取得稳定的信号输 出。精确的线性修正电路设计和详细的校准流程，使得 STF30
传感器具有很好的精度和一致性。
优势：
•低、中风速的准确测量
•精度高
•抗振、抗污染、抗潮气能力
•长期稳定性
•非常好的性能价格比
技术参数：
测量范围： 0~1m/s 、0-3m/s、0~5m/s、0~10m/s 、0~20m/s 、0~30m/s 、0~40m/S（其他量程可选）
输出信号： 4-20mA、0-5V 或 0-10V，线性 精度（20℃/45%RH/1013hpa 条件下） 0-3m/s:：±（0.06m/s+2%m.v.)
0-20m/s：±（0.2m/s+3%m.v.)
0-40m/s：±（0.4m/s+5%m.v.)
响应时间： < 3 秒
供电电压： 12-28VDC ，(电压输出型，可以 AC 供电) 耗电流： <50mA
测量介质： 干净空气和气体，（非含颗粒和灰尘较大的气体）
工作温度范围： -10 ~ +50℃
外壳: 壳体: ABS 塑料 ，IP65 密封等级 探杆:PVC 塑料

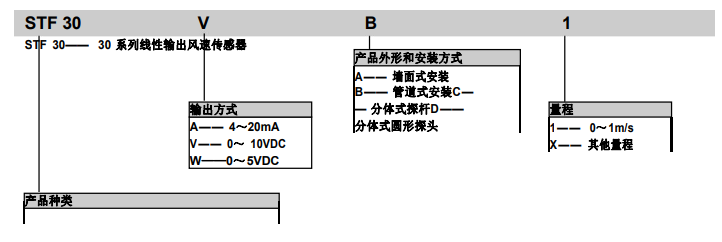

订货型号：
举例：STF30AD1—— STF30 系列风速传感器，24VDC 供电，输出 4－20mA, 分体式圆形探头结构,风速测量量程 0～1m/s。
气动流向：
A,B,C 型安装结构：传感器探杆末端的窗口通道方向保持与被测的空气流动方向一致。传感器探杆末端有圆形标记点的一侧为气流的上游。
D 型安装结构：传感器探头的 38mm 直径一端为进气端，60mm 直径大圆盘一端为出气端。
产品外形尺寸： 单位（mm）
电器连接：

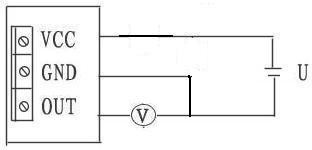

电压输出型

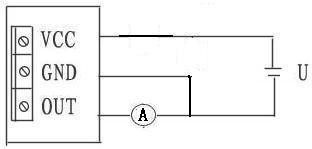

电流输出型
文档下载： SF30面风速传感器
