T01系列温度传感器

T01系列温度传感器

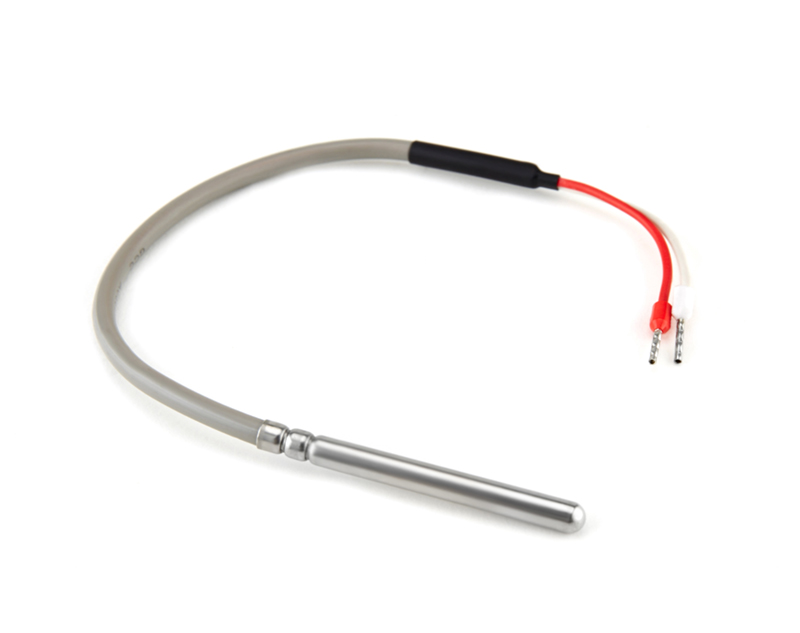

概述:T01 系列：采用进口薄膜芯片封装，用来测量气体或者液体等环境中的简易安装温度传感器。

产品特点

●对于-40至+600°C的温度

●带防振测量插件的软护套电缆

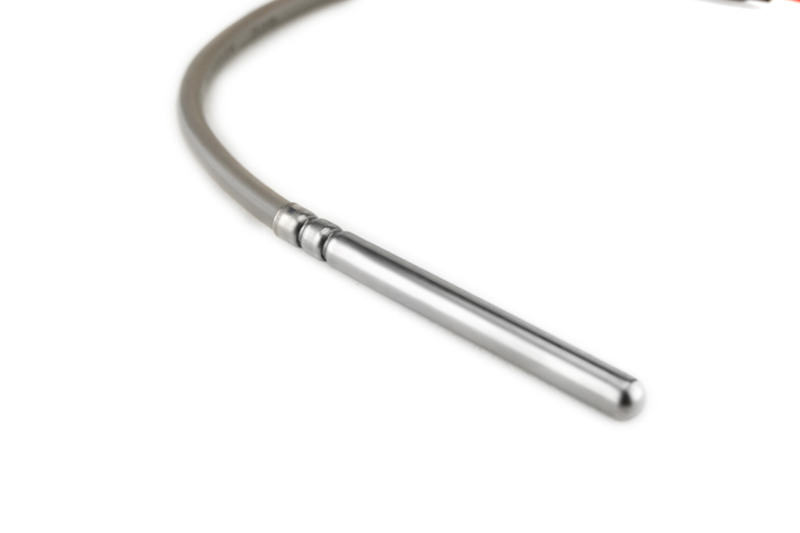

●保护管直径（从3.0 mm起）

●应用程序特定插入长度

●能弯曲，便于安装

●机械性能好、耐振，抗冲击

●体积小，内部无空气隙

● 热惯性上，测量滞后小

● 使用寿命长

产品参数

测量介质:	气体、液体、固体
传感器：	PT10、PT100、PT1000、Cu50、Cu100（其他可选）
整体材质：	不锈钢304/316L(接触)
测量量程:	-20-105℃、-50-200℃、-50-260℃、-50-350℃、-200-600℃
供电电压:	3~5.5VDC
输出信号：	热电阻信号 0.1-20mA、（1-5V、0-5V）
外壳尺寸：	6*50mm 可定制
探头长度：	20-1000mm
探头直径：	3、6、8mm
测量精度:	A级 B级
环境温度:	-40-85℃
温度漂移：	≤0.2%FS/℃
响应时间：	≤30s
稳定性能:	±0.1%FS/年
允许误差：	±0.3K+0.005XT
防护等级:	IP67 防尘防喷水

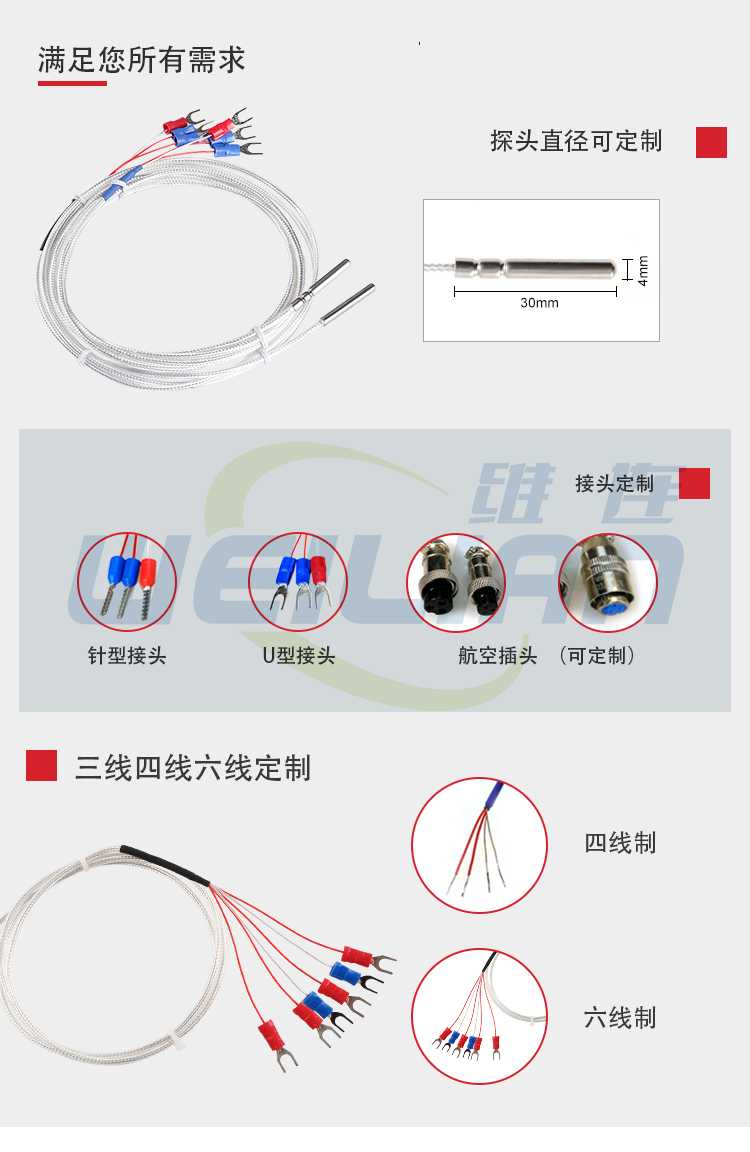

电气连接：	U型O型针型端子、定制、直接出线、冷压接头、薄片插座式或多针脚连接器
绝缘电阻：	≥100MΩ(250DC时)
耐压标准：	≥0.5MP

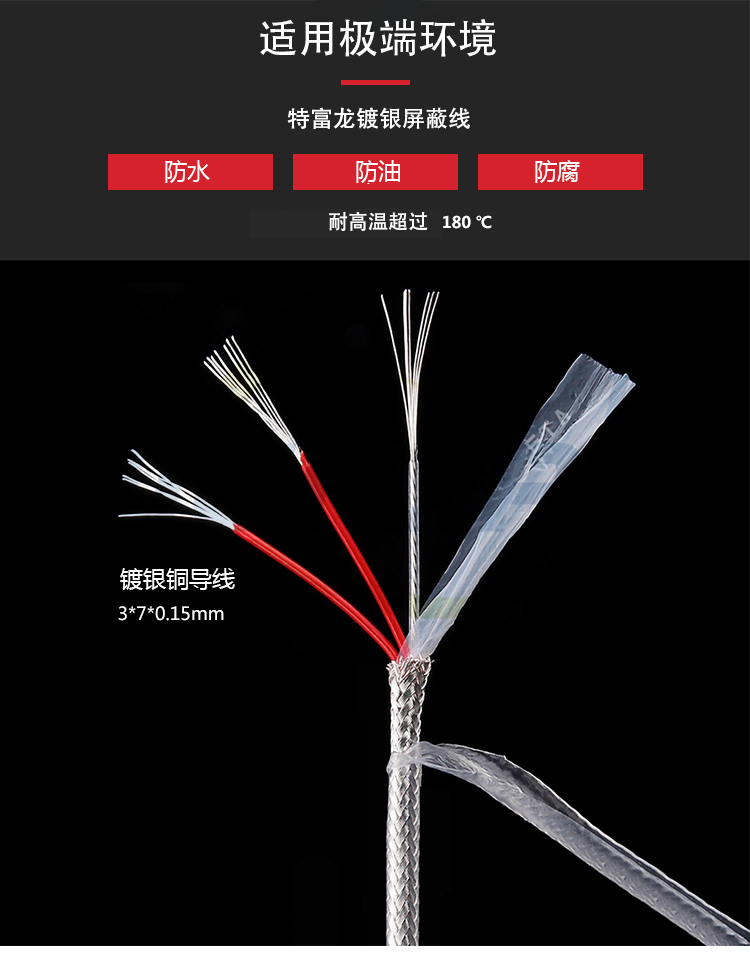

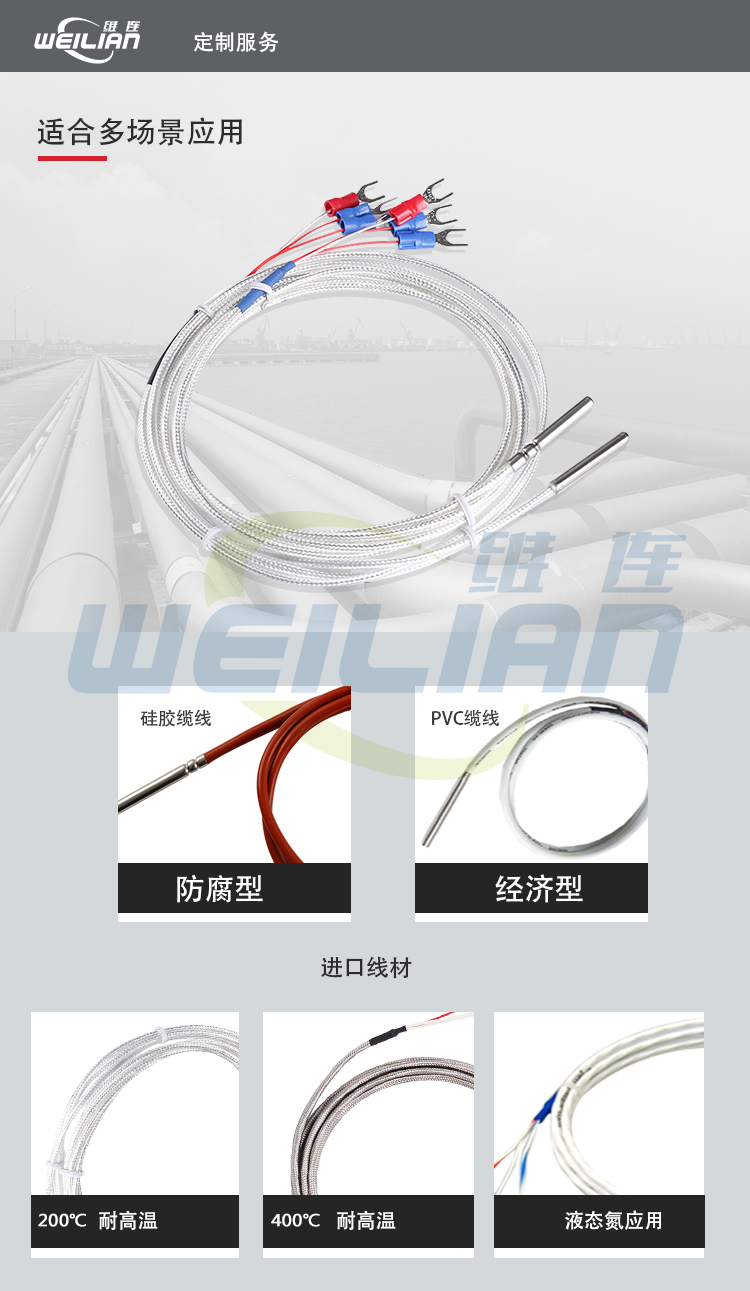

缆线材质：	热缩管、PVC管、玻璃纤维管、铁氟龙管

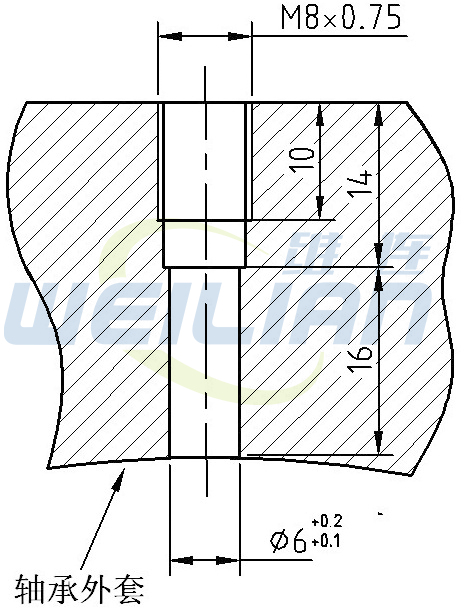

安装方式：	管，法兰，螺纹（1/2" NPT，M8，M10），定制

IEC国际标准

产品选型

系列号	分度号	精度等级	温度范围	电气定义	线缆规格	线缆材质	线缆颜色	电气连接	线缆长度	探感外径	探感长度

											L=XXmm
										D=Xmm
									EL=XXXXmm

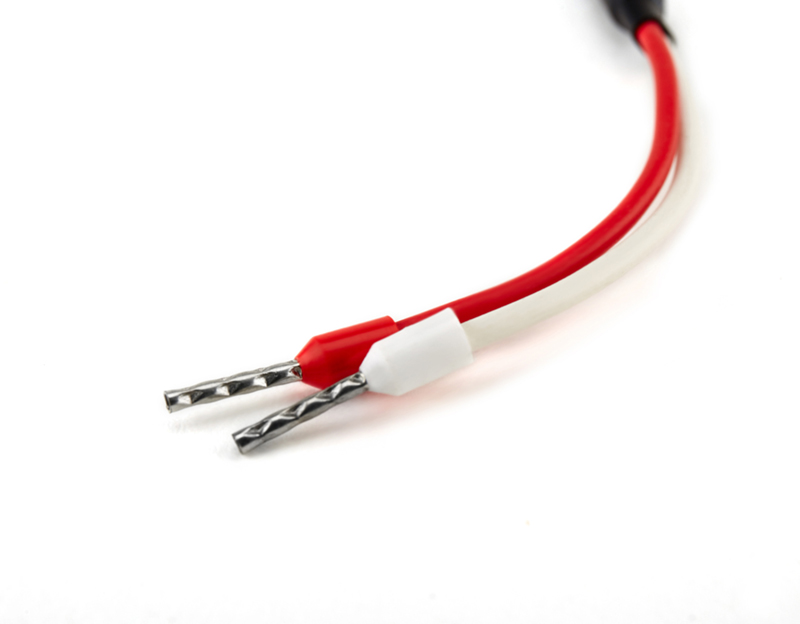

								U=U型端子；O=O型端子；Z=针型端子；Q=多芯连接器;（未标注：默认导体浸锡）
							1=透明白；2=红色；3=白色；4=黑色；5=蓝色；6=黄色；7=紫色；8=灰色；9=棕色；10=绿色；11=橙色
						A=FEP（PFA）;G=硅橡胶；F=PTFE；P=PVC；M=玻纤高温线
					1=0.08mm²；2=0.12mm²；3=0.20mm²；4=0.35mm²；5=0.50mm²；6=0.75mm²
				T=两线制；S=三线制；F=四线制
			L=-200°C~+200°C；M=-70°C~+300°C；H=0°C~+500°C
		Y=1/3B级；A=A级；B=B级
	P1=PT100；P2=PT1000；P3=PT500
产品系列号
