T05系列端面热电阻温度传感器
    概述:T05 系列是采用进口薄膜芯片封装，用来测量轴承、模具等压簧式安装温度传感器。端面热电阻是采用德国贺氏利薄膜元件(Pt100)或线绕铜电阻元件(Cu50)，测温元件紧贴保护管的端面，端面热电阻比轴向绕制的热电阻更能正确和迅速地反映固体表面的温度，适用于振动不大的场合测量设备的端面温度测量。高频振动场合使用的铂电阻(如汽轮机铂电阻)成本往往是普通端面铂电阻的十倍。

产品参数

测量介质:	气体、液体、固体
输入信号：	PT10、PT100、PT1000
整体材质：	护管材质、304不锈钢(接触)
测量量程:	-55-125℃
供电电压:	3.0~5.5V/DC
输出信号：	4-20mA、（1-5V、0-5V）
测量精度:	B级
环境温度:	-60-200℃
温度漂移：	≤0.2%FS/℃
响应时间：	≤30s
稳定性能:	±0.1%FS/年
允许误差：	±0.3K+0.005XT
防护等级:	IP68 防尘 防喷水

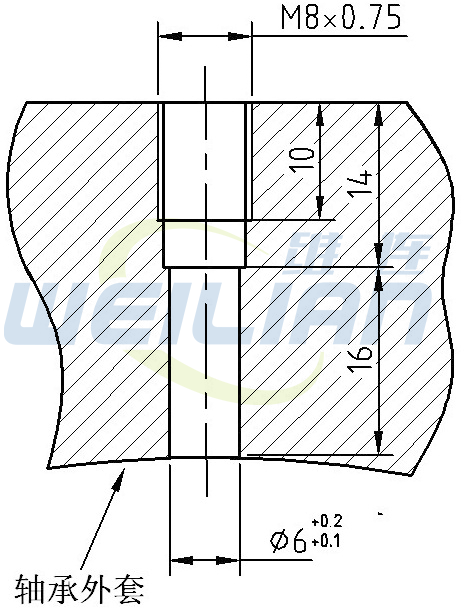

固定螺纹：	M8*0.75*14
绝缘电阻：	≥500MΩ(250DC时)
材质：	不锈钢304/316L
安装方式：	螺纹连接，拧入式安装不锈钢1.4571

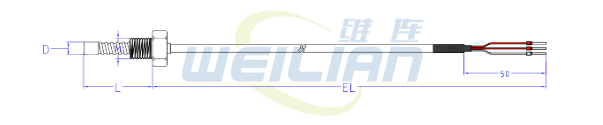

外形尺寸


工作原理
维连采用将铂电阻元件烧结在聚四氟电缆外套管内的一种烧结工艺，元件在电缆内与外界可靠隔离、外用金属构件将电缆端元件部分锁在构件中，形成同一功能、同一尺寸的互换产品、其密封特性比任何密封粘结剂密封的产品都可靠抗振好端面测温铂电阻。这种端面热电阻在安装时只需要拧外端的螺丝就可以了，不需要引线与端面热电阻同步转动。

产品选型



系列号	分度号	精度等级	温度范围	电气定义	线缆规格	线缆材质	线缆颜色	电气连接	线缆长度	探感外径	探感长度
											L=XXmm
										D=Xmm
									EL=XXXXmm
								U=U型端子；O=O型端子；Z=针型端子；Q=多芯连接器;（未标注：默认导体浸锡）
							1=透明白；2=红色；3=白色；4=黑色；5=蓝色；6=黄色；7=紫色；8=灰色；9=棕色；10=绿色；11=橙色
						A=FEP（PFA）;G=硅橡胶；F=PTFE；P=PVC；M=玻纤高温线
					1=0.08mm²；2=0.12mm²；3=0.20mm²；4=0.35mm²；5=0.50mm²；6=0.75mm²
				T=两线制；S=三线制；F=四线制
			L=-200°C~+200°C；M=-70°C~+300°C；H=0°C~+500°C
		Y=1/3B级；A=A级；B=B级
	P1=PT100；P2=PT1000；P3=PT500
产品系列号

产品应用
   应用于电机主轴支持瓦、推力瓦，磨煤机大瓦和高效给水泵轴瓦；石油化工厂压缩机轴瓦和各种机件、物体的表面测量；蒸气轮机测轴瓦温度及其它重型机械测轴瓦温度；循环水/冷却、水钢铁工业、 油气工业、机械制造、水处理、玻璃工业。
