紧凑型温度传感器工业PT100温度传感器概述

紧凑型温度变传感器工业PT100温度传感器采用PT 100(1/3B级) 作为信号测量元件， 并经过计算机自动测试， 用激光调阻工艺进行了宽温度范围的零点和灵敏度温度补偿。放大电路位于不锈钢壳体内，将传感器信号转换为标准输出信号， 充分发挥了传感器的技术优势， 使T系列温度传感器具有优异的性能。它抗干扰、过载、温度漂移小、稳定性高，具有很高的测量精度，是工业自动化领域理想的温度测量仪表。

产品参数
测量介质：液体、气体
测量范围：-50~150℃
测量元件：1*Pt100(1/3B级)
输出信号：4~20mA
供电范围：9~36VDC
响应时间：~18s(符合IEC 60751， 0.4/s水流， 10℃步进)
稳定性能：±0.1%FS/年
接通时间：400ms
防护等级：IP67
整体重量：60g-72g
精度等级：0.5%FS
短路保护：永久
反极保护：无损害，但不工作
绝缘电阻：≥100MQ
环境温度：-40~85℃、
绝缘强度：500VDC
整体材质：护管304不锈钢、外壳304不锈钢
抗震性能：20g（20--2000Hz）符合IEC60068-2-6标准
zui大功率：≤0.02Us(M) 注：Us 供电电压

工作原理
温度变送器是PT100传感器在温度影响下产生电阻效应，经专用处理单元转换产生一个差动电压信号，此信号经专用放大器，将量程相对应的信号转化成标准模拟或数字信号。

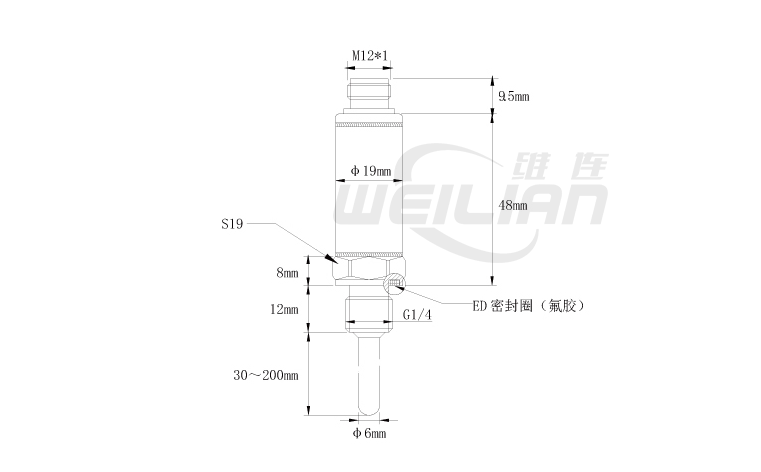

尺寸图
