TR20一体化温度变送器
TR20一体化温度变送器

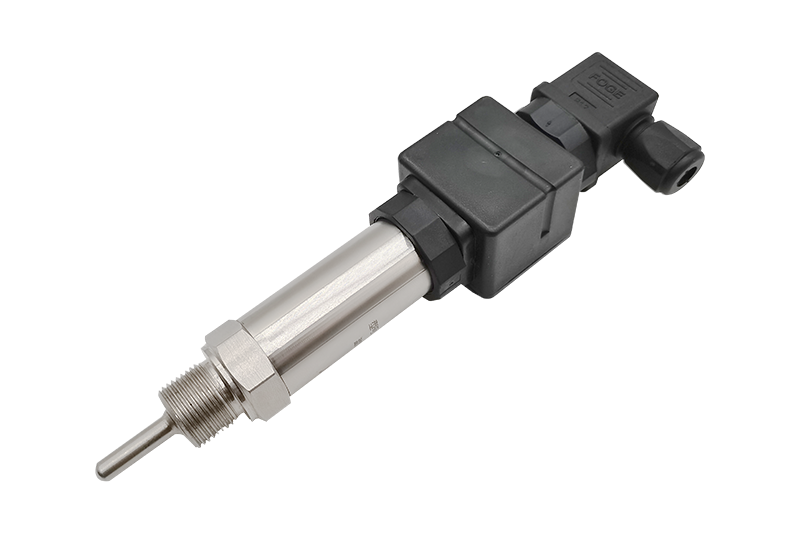

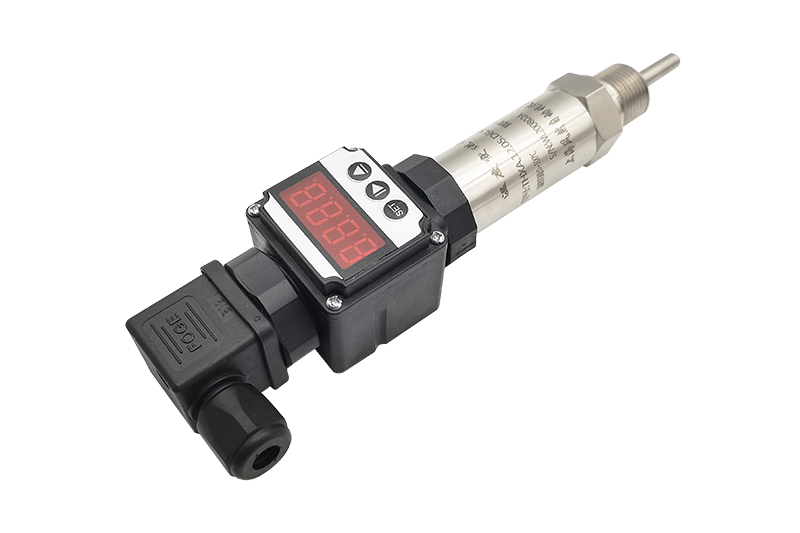

TR20一体化温度变送器产品采用PT100作为作号测量元件,并经过计算机自动测试，用激光调阻工艺进行宽温度范围的零点和灵敏度温度补偿。放大电路位于不锈钢壳体内，将传感器信号转换为标准输出信号， 充分发挥「传感器的技术优势，使TR20一体化温度变送器具有优异的性能。它抗干扰、过载、温度漂移小、 稔定性高，具有很面的测盘精度，是工业门动化理想的温度测量仪表。
外形尺寸
一体式探杆无冷端尺寸图
一体式探杆有冷端尺寸图
一体式专用套管尺寸图
滑动式探杆尺寸图
滑动式专用套管尺寸图
卡箍式探杆无冷端尺寸图
卡箍式探杆有冷端尺寸图
接头安装
把插头外壳内部接线座拔出即可接线，步骤电气链接方法如下图
温度变送器水平或侧面管道安装， 插入深度要为管径的一半，（保护管下方至少1cm以上需在被测介质中以保证测量精度）
TR20一体化温度变送器产品采用PT100作为作号测量元件,并经过计算机自动测试，用激光调阻工艺进行宽温度范围的零点和灵敏度温度补偿。放大电路位于不锈钢壳体内，将传感器信号转换为标准输出信号， 充分发挥「传感器的技术优势，使TR20一体化温度变送器具有优异的性能。它抗干扰、过载、温度漂移小、 稔定性高，具有很面的测盘精度，是工业门动化理想的温度测量仪表。
外形尺寸
一体式探杆无冷端尺寸图
一体式探杆有冷端尺寸图
一体式专用套管尺寸图
滑动式探杆尺寸图
滑动式专用套管尺寸图
卡箍式探杆无冷端尺寸图
卡箍式探杆有冷端尺寸图
接头安装

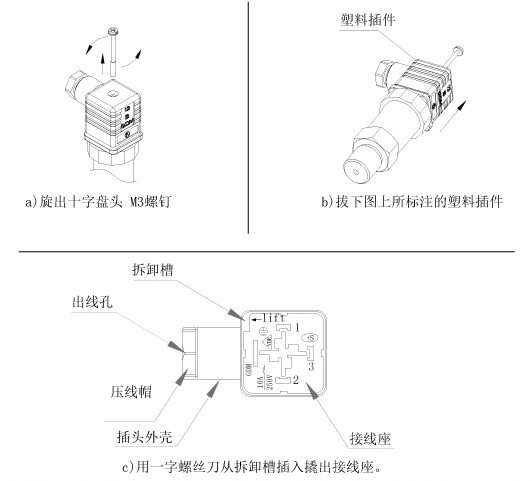

把插头外壳内部接线座拔出即可接线，步骤电气链接方法如下图
d）撬出后从C出线孔部分穿入屏蔽线，在接线座背面接线端子处按接线图接线，接线后还原成a锁紧压线帽。
●接线完毕后，接线座装回方向可变动出线方向。
●用户须确保所有线缆的外径在卡套允许范围之内。另外还要确保线缆稳固无间隙的安装在卡套中。压线帽锁紧直径4-6mm（建议适用ø5屏蔽线）。
●一定要正确恰当安装插座以确保防护等级。

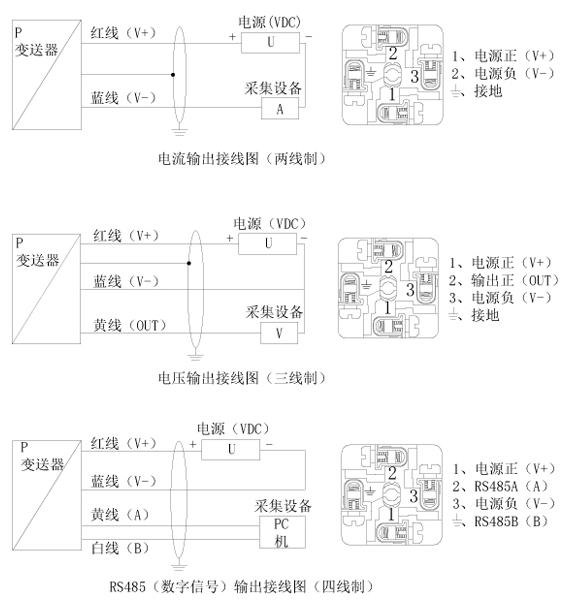

安装图
●代表屏蔽线，所标注接地点须全部有效接地。
●变送器外壳默认接地。
●只有电流输出有反接保护、限流限压保护。其他输出信号反接会导致变送器损坏
温度变送器水平或侧面管道安装， 插入深度要为管径的一半，（保护管下方至少1cm以上需在被测介质中以保证测量精度）
温度变送器弯管安装，应使保护管和垂直弯管轴线•致 逆向接触介质，探头的插入深度 至少为管径的一半（保护管下 方至少1cm以上需在被测介质中 以保证测量精度）
温度变送器容器顶部安装， 保护管需要插入足够深度，避免 温度分层引起误差。
●确保电源供电电压符合变送器供电要求。确保测量温度在该变送器的亮承诺范围内；
●用户在使用时请不要自行拆解，一面造成产品损坏。
文档下载： TR20一体化温度变送器
