TY系列防爆压力变送器
TY系列防爆压力变送器
系列压力变送器产品采用不锈钢隔离膜片的OEM压力传感器作为信号测量元件, 并经过计算机自动测试,用激光调阻工艺进行了宽温度范围的零点和灵敏度温度补偿。放大电路将传感器信号转换为标准输出信号, 充分发挥了传感器的技术优势, 使CYYZ 68系列压力变送器具有优异的性能。它易清理、抗干扰、温度漂移小、稳定性高,具有很高的测量精度,是制药、食品等行业领域理想的压力测量仪表。


技术参数
测量介质:液体或气体(与接触材质兼容)

整体材质:膜片316L不锈钢(接触)过程连接316L不锈钢

外壳压铸铝

压力量程:0~10kPa~10MPa(详见量程选型表)

压力方式:表压  (接触)

输出信号:4~20mA、RS485

供电电压:
12~-36VDC

15~-36VDC

(标准Modbus-RTU协议) 、

(0.5~2.5VDC、0~10VDC、0~5VDC、1~5VDC定制)

常规24VDC

本安型常规(带显示或输出0~10VDC)

3~-5VDC

定制(输出为0.5~2.5VDC/RS 485)

精度等级:
0.1%FS

0.5%FS

(量程≥100kPa定制)

0.25%FS(量程≥100kPa默认)

(10kPa≤量程<100kPa默认) 表头显示精度0.5%FS, 数码管(LED) 显示

工作条件:介质温度

环境温度 -40~130℃

环境湿度 0%~95%RH(无冷凝无结露)

-40~80℃(精度为0.1%FS)

-40~85℃(防爆环境-20~40℃)

温度补偿:-10~70℃(精度为0.25%FS、0.5%FS)

防爆等级:Ex iaI ICT 6(限电流输出无显示) 注:本质安全须经由安全栅或本安电源供电

抗震性能:10g(20...2000Hz)

过载能力:200%满量程

响应频率:模拟信号输出≤500Hz、数字信号输出≤5Hz

稳定性能:±0.1%FS/年

温度漂移:±0.01%FS/℃(温度补偿范围内)

整体重量:~880g

防护等级:IP65注:以上防护等级是指电气连接完整后所达到

功率范围:电流型≤0.02Us(W)数字型≤0.015Us(W)电压型≤0.008Us(W)

电压型(输出0.5~2.5)≤0.001Us(W)注:Us=供电电压

负载特性:电流型负载≤{(Us-7.5)+0.02(Us=供电电压)]Q电压型负载≥100kQ

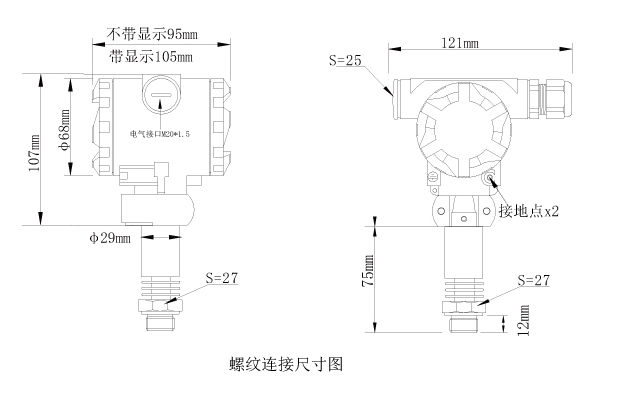

外形尺寸
