T12系列防爆型温度传感器
T12系列防爆型温度传感器
概述:T12系列是采用进口薄膜芯片封装，T12系列防爆型温度传感器用来测量气体、液体、固体等温度传感器。
产品特点
■多种防爆形式，防爆性能好；
■压簧式感温元件，抗振性能好；
■测量范围大；
■机械强度高，耐压性能好；
产品参数
| 测量介质: | 气体、液体、固体 |
| 输入信号： | PT100 |
| 测量量程: | -20-105℃ |
| 供电电压: | 10~100VDC |
| 输出信号： | 4-20mA、（1-5V、0-5V） |
| 测量精度: | 0.2% |
| 环境温度: | 15-35℃ 相对湿度<80% |
| 温度漂移： | ≤0.2%FS/℃ |
| 响应时间： | ≤30s |
| 稳定性能: | ±0.1%FS/年 |
| 允许误差： | ±0.3K+0.005XT |
| 防护等级: | IP65 防尘 防喷水 |
| 防爆级别： | EXd II EXia II |
| 绝缘电阻： | ≥100MΩ(250DC时) |
| 铜热电阻绝缘电阻: | ≥50MΩ·m |
| 材质： | 不锈钢304/316L |
测量范围及允许误差：
| 型号 | 分度号 | 测温范围 | 精度等级 | 允许偏值 |
| HR-WZP | Pt100 | -200～450℃ | A级 |
±（0.15+0.002｜t｜） ±（0.30+0.005｜t｜） |
| B级 | ||||
| HR-WZ |
Cu50 Cu100 |
-50～150℃ | --- | ±（0.30+0.006｜t｜） |
注：t为感温元件实测温度绝对值。
防爆等级
| 类别 | 级别 | zui大试验安全间隙（MESG）mm |
| II | A | 0≤MESG |
| B | 0.5<MESG<0.9 | |
| C | MESG≤0.5 |
防爆组别
防爆热电阻的温度组别按其外露部分允许zui高表面温度分为T1～T6。
| 温度组别 | 允许zui高表面温度℃ |
| T1 | 450 |
| T2 | 300 |
| T3 | 200 |
| T4 | 135 |
| T5 | 100 |
| T6 | 35 |

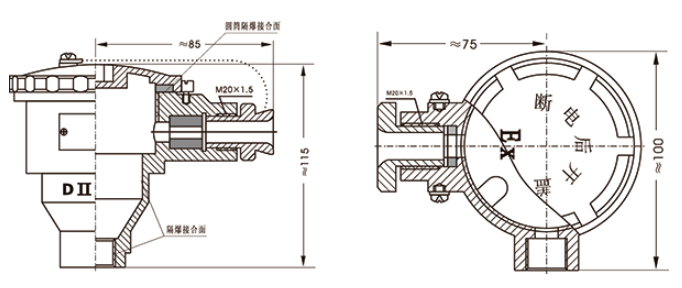

接线盒外形
产品选型
| 系列号 | 分度号 | 精度等级 | 温度范围 | 电气定义 | 线缆规格 | 线缆材质 | 线缆颜色 | 电气连接 | 线缆长度 | 探感外径 | 探感长度 |
| L=XXmm | |||||||||||
| D=Xmm | |||||||||||
| EL=XXXXmm | |||||||||||
| U=U型端子；O=O型端子；Z=针型端子；Q=多芯连接器;（未标注：默认导体浸锡） | |||||||||||
| 1=透明白；2=红色；3=白色；4=黑色；5=蓝色；6=黄色；7=紫色；8=灰色；9=棕色；10=绿色；11=橙色 | |||||||||||
| A=FEP（PFA）;G=硅橡胶；F=PTFE；P=PVC；M=玻纤高温线 | |||||||||||
| 1=0.08mm²；2=0.12mm²；3=0.20mm²；4=0.35mm²；5=0.50mm²；6=0.75mm² | |||||||||||
| T=两线制；S=三线制；F=四线制 | |||||||||||
| L=-200°C~+200°C；M=-70°C~+300°C；H=0°C~+500°C | |||||||||||
| Y=1/3B级；A=A级；B=B级 | |||||||||||
| P1=PT100；P2=PT1000；P3=PT500 | |||||||||||
| 产品系列号 | |||||||||||
产品应用
循环水/冷却、水钢铁工业、 油气工业、机械制造、水处理、玻璃工业
文档下载： T12系列防爆型温度传感器
